工藝探秘：纏繞成型的原理與流程

在材料科學與制造工藝的演進歷程中，纏繞成型工藝作為一種極具創新性與獨特性的技術，正逐漸嶄露頭角，成為眾多領域實現高性能材料制造的關鍵手段。其原理基于將連續纖維，如碳纖維、玻璃纖維、芳綸纖維等，浸漬在樹脂之中，而后依照特定路徑纏繞于芯模之上，經固化成型后，形成具有特定性能與形狀的復合材料制品。這一工藝的每一個步驟都蘊含著精密的技術考量，共同構成了其高效、精準的制造體系。

纖維準備環節是整個工藝的起始點，也是奠定產品性能基礎的關鍵步驟。不同類型的纖維材料因其自身特性的差異，在力學性能、化學穩定性以及成本等方面展現出各自的優勢與局限。例如，碳纖維以其高強度、高模量以及低密度的特性，成為對重量與強度要求極高的航空航天領域的首選材料；玻璃纖維則憑借其良好的絕緣性、耐腐蝕性和相對較低的成本，在建筑、電子等領域廣泛應用；芳綸纖維以其出色的抗沖擊性和耐磨性，在防護裝備、汽車輪胎等領域發揮著重要作用。為了使纖維能夠與樹脂實現良好的粘結，從而充分發揮復合材料的性能優勢，預處理工作必不可少。表面處理工藝通過物理或化學方法，改善纖維表面的粗糙度、活性基團等特性，增強纖維與樹脂之間的界面結合力，確保在后續的成型過程中，纖維與樹脂能夠協同工作，共同承擔載荷。

樹脂浸漬過程如同賦予纖維以“靈魂”，使兩者相互融合，形成具有全新性能的復合材料。將纖維通過樹脂槽進行浸漬時，確保纖維均勻涂覆樹脂是至關重要的。樹脂的種類繁多，不同類型的樹脂在固化后的性能表現各異。環氧樹脂以其優異的粘結性、高強度和良好的耐化學腐蝕性，成為纏繞成型工藝中常用的樹脂之一，尤其適用于對力學性能和耐腐蝕性要求較高的產品；聚酯樹脂則具有固化速度快、成本較低的特點，在一些對成本敏感且性能要求相對較低的應用領域，如一般工業制品、建筑裝飾材料等方面得到廣泛應用；乙烯基酯樹脂綜合了環氧樹脂和不飽和聚酯樹脂的優點，具有良好的耐腐蝕性、機械性能和固化性能，常用于化工防腐、船舶制造等領域。樹脂的選擇不僅直接影響產品的力學性能，還對產品的耐熱性、耐腐蝕性等關鍵性能指標起著決定性作用。在實際生產中，需要根據產品的具體使用環境和性能需求，精確選擇合適的樹脂體系，并嚴格控制浸漬工藝參數，以確保樹脂能夠均勻地包裹纖維，形成穩定的復合材料結構。

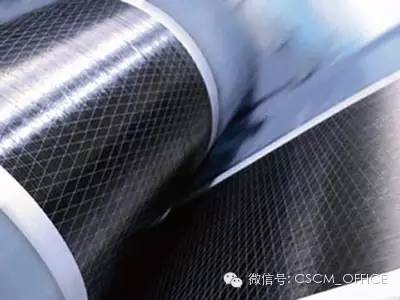

纏繞成型環節是整個工藝的核心，它如同一場精密的舞蹈，纖維在芯模上按照預設的路徑翩翩起舞，最終構建出具有特定結構和性能的產品。纏繞路徑的設計是這一環節的關鍵所在，它直接決定了纖維在制品中的分布方向和厚度，進而影響產品的力學性能和結構穩定性。現代纏繞成型工藝通常借助計算機控制技術，通過精確的算法和模擬分析，設計出最優化的纏繞路徑。無論是圓柱體、球體等簡單幾何形狀，還是復雜的異形結構，都能夠通過調整纏繞路徑來實現精確制造。在制造航空航天領域的火箭發動機殼體時，通過精心設計纏繞路徑，使纖維能夠在關鍵受力部位實現最優分布，從而顯著提高殼體的強度和輕量化水平；在制造體育器材如高爾夫球桿時，根據球桿的受力特點和使用要求，設計出特定的纏繞路徑，使球桿在保證強度的同時，具備更好的柔韌性和操控性能。

固化處理是將纏繞后的產品轉化為具有穩定性能的復合材料制品的關鍵步驟。完成纏繞的產品被放入固化爐中，在特定的溫度和時間條件下進行加熱固化。在這一過程中，樹脂分子發生交聯反應，形成三維網狀結構，從而使復合材料獲得穩定的物理和力學性能。固化過程中的溫度、時間等參數對產品的性能有著至關重要的影響。溫度過高或時間過長，可能導致樹脂過度固化，使產品變脆，力學性能下降；溫度過低或時間過短，則可能導致樹脂固化不完全，產品的強度和穩定性無法達到預期要求。因此，在固化處理過程中，需要嚴格控制固化工藝參數，通過精確的溫度控制和時間監測，確保樹脂充分交聯，形成均勻、穩定的復合材料結構。

脫模與后處理工序是產品成型后的最后一道工序，它如同對一件藝術品進行最后的雕琢，使產品達到最終的設計要求。固化完成后，將芯模從產品中移除，這一過程需要小心操作，避免對產品造成損傷。脫模后的產品表面可能存在一些瑕疵，如樹脂殘留、纖維外露等，需要進行表面處理，如打磨、拋光等，以提高產品的表面質量；對于一些需要精確尺寸的產品，還需要進行切割、加工等后處理工序，以滿足產品的精度要求。在制造復合材料管道時，脫模后需要對管道的兩端進行切割和加工，使其符合安裝和使用的尺寸要求；在制造航空航天部件時，對產品表面的光潔度和精度要求極高，需要進行精細的打磨和拋光處理，以確保部件在高速飛行和復雜環境下的性能穩定性。

優勢洞察：纏繞成型的獨特技術特點

纏繞成型工藝憑借其多維度的顯著優勢，在復合材料制造領域中確立了舉足輕重的地位，成為眾多行業追求高性能、輕量化產品的首選工藝。

在高強度與輕量化方面，纏繞成型工藝堪稱典范。通過對纖維排布方向的精確把控，該工藝能夠將纖維的力學性能發揮到極致。以碳纖維纏繞制成的壓力容器為例，相較于傳統的金屬容器，其重量可減輕30%-50%，但在強度方面卻更勝一籌。這一特性在航空航天領域尤為關鍵，火箭發動機殼體、衛星支架以及飛機部件等，都對材料的高強度和輕量化有著嚴苛的要求。采用纏繞成型工藝制造的這些部件，不僅能夠有效減輕飛行器的整體重量，降低能耗，還能顯著提高其性能和可靠性。在衛星發射過程中，減輕衛星支架的重量意味著可以攜帶更多的科研設備，提升衛星的工作效能；而在飛機制造中，輕量化的部件有助于提高飛機的燃油效率，增加航程，同時提升飛機的機動性和操控性能。

設計靈活性強是纏繞成型工藝的又一突出優勢。它能夠突破傳統制造工藝的限制，支持復雜幾何形狀產品的制造。無論是常見的圓柱體、球體，還是具有特殊設計要求的異形結構，都可以通過巧妙調整纏繞路徑得以實現。在體育器材制造領域，高爾夫球桿和自行車架等高端產品對設計的個性化和精細化要求極高。采用纏繞成型工藝，制造商可以根據運動員的個性化需求和產品的力學性能要求，設計出獨特的纏繞路徑，使產品在保證強度和剛性的同時，具備更好的柔韌性和操控性能。對于高爾夫球桿，通過優化纏繞路徑，可以使球桿在擊球瞬間產生更合理的形變，從而提高擊球的準確性和距離；對于自行車架，根據不同的騎行需求和人體工程學原理，設計出個性化的纏繞結構，能夠在保證車架強度的前提下，減輕重量，提高騎行的舒適性和效率。

纏繞成型工藝在材料利用率方面也表現出色。借助自動化設備的精準控制，該工藝能夠最大程度地減少材料浪費，有效降低生產成本。在生產過程中，纖維和樹脂的比例可以根據產品的性能要求進行精確調控，確保每一個產品都能具備一致的性能。在制造復合材料管道時，通過自動化的纏繞設備和精確的控制系統，可以精確控制纖維和樹脂的用量，使管道的每一部分都能獲得均勻的性能，避免了因材料分布不均而導致的性能差異。同時，由于減少了材料的浪費，不僅降低了生產成本，還提高了生產效率，使得企業在市場競爭中更具優勢。

優異的耐腐蝕性與耐久性是纏繞成型工藝制造的復合材料制品的重要特性。這些制品能夠在惡劣的環境條件下長期穩定使用，展現出出色的抗腐蝕和抗疲勞性能。在化工行業中，纏繞成型的管道被廣泛應用于輸送各種腐蝕性介質，如酸堿溶液等。由于其采用了耐腐蝕的樹脂和纖維材料，并且通過纏繞成型工藝形成了致密的結構，使得管道能夠在長期接觸腐蝕性介質的情況下，依然保持良好的性能，使用壽命可達數十年之久。這不僅減少了管道的維護和更換成本，還提高了化工生產的安全性和穩定性。在海洋工程領域，復合材料管道和桅桿等部件需要承受海水的腐蝕和海洋環境的惡劣條件。纏繞成型工藝制造的這些部件，憑借其優異的耐腐蝕性和耐久性，能夠在海洋環境中可靠運行，為海洋資源的開發和利用提供了有力的支持。

生產效率高是纏繞成型工藝的一大顯著優勢，使其特別適合大批量制造。現代纏繞成型工藝通過多軸纏繞設備和先進的計算機控制技術，實現了生產過程的自動化和高效化。在生產過程中，設備可以按照預設的程序快速、準確地完成纖維的纏繞和固化等工序，大大縮短了生產周期。在汽車工業中，隨著新能源汽車的快速發展，對輕量化車身部件和傳動軸等的需求日益增長。采用纏繞成型工藝，企業可以利用自動化生產線實現這些部件的大批量生產，滿足市場的需求。同時，自動化生產還能夠保證產品質量的穩定性和一致性，提高生產效率，降低生產成本，使企業在激烈的市場競爭中占據有利地位。

裝備與材料：工藝實現的關鍵要素

在纏繞成型工藝的實際應用中，先進的設備與優質的材料是確保工藝順利實施和產品性能達標的關鍵要素。這些設備和材料不僅各自承擔著獨特的功能，而且相互配合，共同塑造了纏繞成型工藝的高效性和產品的高性能。

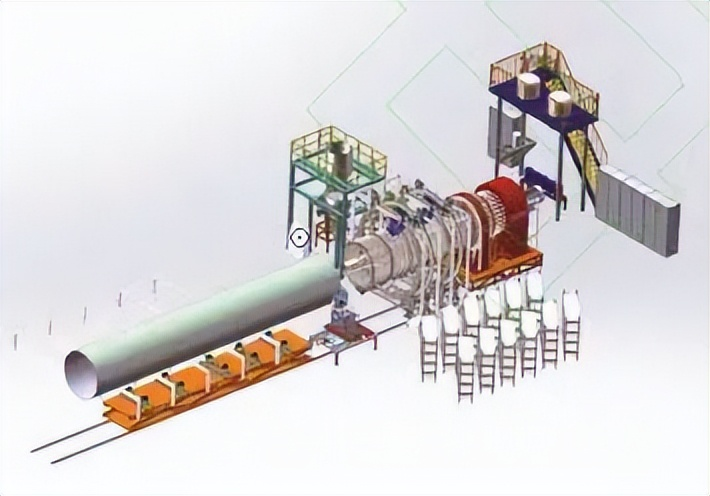

纏繞機作為整個工藝的核心設備，猶如一位精準的舞者，引領著纖維在芯模上完成精密的纏繞動作。現代纏繞機通常配備多軸控制系統，這使得它能夠實現復雜路徑的精確控制。通過計算機數控（CNC）技術，纏繞機可以根據預先設定的程序，精確地控制纖維的纏繞角度、層數和張力等參數，確保纖維按照設計要求均勻地分布在芯模上。樹脂浸漬系統則是纖維與樹脂融合的關鍵場所，它能夠確保纖維在浸漬過程中充分均勻地涂覆樹脂，為后續的固化成型奠定良好的基礎。芯模支撐系統則為芯模提供穩定的支撐，保證在纏繞過程中芯模的位置和形狀穩定，從而確保纏繞制品的精度和質量。在制造航空航天領域的高精度部件時，多軸纏繞機能夠根據部件的復雜形狀和力學性能要求，精確地控制纖維的纏繞路徑，使纖維在關鍵受力部位實現最優分布，從而顯著提高部件的強度和輕量化水平。

固化爐是纏繞成型工藝中不可或缺的設備，它如同一個神奇的“魔法箱”，賦予纏繞后的產品以穩定的性能。在固化爐中，纏繞后的產品在特定的溫度和時間條件下進行加熱固化，樹脂分子發生交聯反應，形成三維網狀結構，從而使復合材料獲得穩定的物理和力學性能。固化爐的溫度控制精度和均勻性對產品的性能有著至關重要的影響。高精度的溫度控制系統能夠確保固化爐內的溫度穩定在設定的范圍內，避免因溫度波動而導致產品性能不穩定。均勻的溫度分布能夠保證產品各個部位的樹脂都能充分交聯，形成均勻的復合材料結構。在制造高性能復合材料壓力容器時，精確的溫度控制和均勻的溫度分布能夠確保容器的壁厚均勻，強度一致，從而提高容器的安全性和可靠性。

除了纏繞機和固化爐，輔助設備在纏繞成型工藝中也發揮著重要的作用。纖維預處理設備能夠對纖維進行表面處理、烘干等預處理操作，改善纖維的表面性能，提高纖維與樹脂的粘結力。樹脂混合設備則能夠精確地控制樹脂的配方和混合比例，確保樹脂的性能穩定。后處理設備如打磨機、切割機等，能夠對固化后的產品進行表面處理和尺寸加工，使產品達到最終的設計要求。在制造復合材料管道時，纖維預處理設備能夠去除纖維表面的雜質和水分，提高纖維的強度和與樹脂的粘結性能；樹脂混合設備能夠根據管道的使用環境和性能要求，精確調配樹脂的配方，確保管道具有良好的耐腐蝕性和力學性能；后處理設備能夠對管道的兩端進行切割和加工，使其符合安裝和使用的尺寸要求，同時對管道表面進行打磨和拋光處理，提高管道的表面質量和耐腐蝕性。

在材料方面，纖維材料是決定復合材料性能的關鍵因素之一。不同類型的纖維材料因其自身特性的差異，在力學性能、化學穩定性以及成本等方面展現出各自的優勢與局限。碳纖維以其高強度、高模量以及低密度的特性，成為對重量與強度要求極高的航空航天領域的首選材料。在制造火箭發動機殼體時，碳纖維纏繞制品能夠在保證高強度的同時，有效減輕殼體的重量，提高火箭的運載能力。玻璃纖維則憑借其良好的絕緣性、耐腐蝕性和相對較低的成本，在建筑、電子等領域廣泛應用。在建筑領域，玻璃纖維增強復合材料被用于制造外墻板、屋頂材料等，不僅具有良好的隔熱、隔音性能，還能有效抵抗風雨侵蝕，延長建筑的使用壽命。芳綸纖維以其出色的抗沖擊性和耐磨性，在防護裝備、汽車輪胎等領域發揮著重要作用。在制造防彈衣等防護裝備時，芳綸纖維能夠有效吸收和分散沖擊力，為使用者提供可靠的防護。

樹脂材料作為纖維的粘結劑，對復合材料的性能同樣起著至關重要的作用。不同類型的樹脂在固化后的性能表現各異，因此需要根據產品的具體使用環境和性能需求進行精確選擇。環氧樹脂以其優異的粘結性、高強度和良好的耐化學腐蝕性，成為纏繞成型工藝中常用的樹脂之一。在制造電子設備的外殼時，環氧樹脂基復合材料能夠有效保護內部電子元件，防止其受到外界環境的侵蝕，同時保證外殼具有足夠的強度和剛度。聚酯樹脂則具有固化速度快、成本較低的特點，在一些對成本敏感且性能要求相對較低的應用領域，如一般工業制品、建筑裝飾材料等方面得到廣泛應用。在制造建筑裝飾用的復合材料板材時，聚酯樹脂能夠快速固化，提高生產效率，同時降低成本，滿足市場對低成本裝飾材料的需求。乙烯基酯樹脂綜合了環氧樹脂和不飽和聚酯樹脂的優點，具有良好的耐腐蝕性、機械性能和固化性能，常用于化工防腐、船舶制造等領域。在化工行業中，乙烯基酯樹脂基復合材料管道能夠承受各種腐蝕性介質的侵蝕，確保化工生產的安全穩定運行；在船舶制造中，乙烯基酯樹脂基復合材料能夠減輕船舶的重量，提高船舶的航行速度和燃油效率，同時增強船舶的耐腐蝕性，延長船舶的使用壽命。

芯模材料的選擇也是纏繞成型工藝中的一個重要環節。芯模作為纖維纏繞的支撐結構，其材料的性能直接影響到產品的成型質量和脫模效果。芯模材料可以是金屬、塑料或復合材料等，不同的材料適用于不同的產品形狀和脫模要求。金屬芯模具有高強度和高精度的特點，適用于制造形狀復雜、精度要求高的產品。在制造航空航天領域的高精度部件時，金屬芯模能夠保證部件的尺寸精度和表面質量，滿足航空航天部件對高精度的嚴格要求。塑料芯模則具有重量輕、成本低、易于加工的特點，適用于制造一些對強度要求不高、形狀簡單的產品。在制造一些小型的塑料制品時，塑料芯模能夠降低生產成本，提高生產效率。復合材料芯模則綜合了金屬和塑料芯模的優點，具有輕質、高強度、耐腐蝕等特點，適用于制造一些對性能要求較高的產品。在制造體育器材如高爾夫球桿時，復合材料芯模能夠在保證球桿強度和剛度的同時，減輕球桿的重量，提高球桿的使用性能。在選擇芯模材料時，還需要考慮其與樹脂的相容性和脫模性能，以確保在固化成型后能夠順利脫模，不影響產品的質量。
