引言

復合材料因其高強度、輕質、耐腐蝕等優異性能，在航天器制造中得到了廣泛應用，尤其是在火箭等高性能飛行器的部件中占據了重要地位。國際上多個標準化組織如ISO、ASTM、NASA、ESA等均制定了相應標準，用于指導和規范復合材料的設計、制造與測試，以確保火箭部件的安全性和可靠性。本文將針對火箭主要部件的復合材料應用，系統梳理相關國際標準及其測試方法。

1.整流罩（Fairings）

整流罩用于保護火箭在穿越大氣層過程中的空氣動力學形狀，通常采用復合材料以滿足輕量化和強度需求。適用的國際標準包括：

·ISO 2685 Aircraft – Environmental conditions and test procedures for airborne equipment – Resistance to fire in designated fire zones - 航空航天材料防火性測試：此標準規定了整流罩材料在高溫環境下的防火性測試方法，確保材料在高溫中不失效。

·ASTM D3039/D3039M Standard Test Method for Tensile Properties of Polymer Matrix Composite Materials - 拉伸性能測試：評估復合材料的抗拉強度，驗證整流罩的力學穩定性。

·ASTM D3410/D3410M Standard Test Method for Compressive Properties of Polymer Matrix Composite Materials with Unsupported Gage Section by Shear Loading - 壓縮性能測試：用于測量復合材料在壓力作用下的抗壓強度，確保整流罩在外部環境壓力下不發生破壞。

這些標準幫助驗證整流罩材料的抗拉和抗壓性能，確保其能在極端氣候和力學應力下保持完整性。

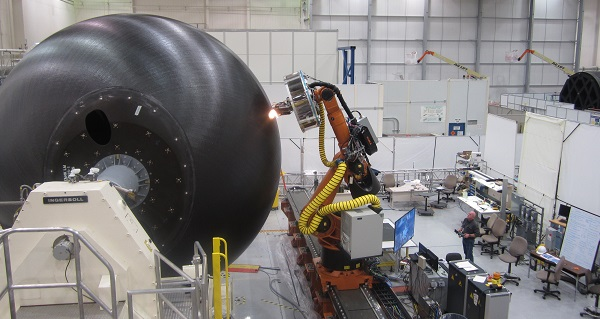

2. 燃料箱（Propellant Tanks）

火箭燃料箱尤其是低溫燃料箱需要材料具備出色的低溫性能和耐壓性，以保證燃料的安全存儲。相關國際標準包括：

·NASA-STD-6016 Technical Standard for Materials and Processes - 材料和工藝標準：規定了火箭燃料箱復合材料的選擇標準，確保材料在極端低溫條件下的穩定性。

·ASTM D2584 Standard Test Method for Ignition Loss of Cured Reinforced Resins - 熱解和燃燒殘余物測試：評估材料在高溫下的熱穩定性和抗氧化性能。

·ASTM D3171 Standard Test Methods for Constituent Content of Composite Materials - 復合材料成分的測試：用于測量材料的纖維含量，確保燃料箱的強度和穩定性。

這些標準幫助評估復合材料燃料箱的低溫穩定性和熱性能，確保火箭燃料的安全存儲和運輸。

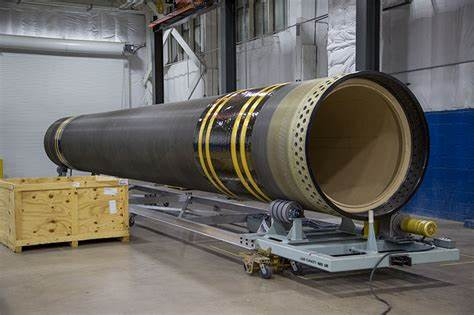

3. 固體火箭發動機殼體（Solid Rocket Motor Casings）

固體火箭發動機殼體需要承受高壓和極端溫度環境，因而復合材料的高溫性能和抗壓強度至關重要。相關標準有：

·ASTM E3370 Standard Test Method for Tensile Testing of High Modulus, High-Temperature Composite Materials - 高溫環境力學性能測試：評估材料在高溫下的力學性能，以確保其在固體火箭發動機中的適用性。

·ASTM D7291/D7291M Standard Test Method for Through-Thickness "Flatwise" Compressive Properties of Sandwich Cores - 高壓壓縮性能測試：用于測試復合材料在高壓環境下的壓縮性能，確保其在發動機中的安全性。

通過這些標準的測試，確保固體火箭發動機在高溫高壓環境下運行時，復合材料的性能不會發生變化。

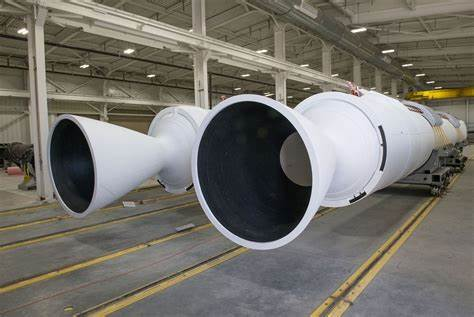

4. 助推器和發動機殼體（Boosters and Motor Casings）

助推器殼體使用的復合材料通常為碳纖維材料，以實現更高的強度和耐用性。適用的標準包括：

·ASTM D6742 Standard Practice for Conditioning Polymer Matrix Composite Materials or Their Assemblies Prior to Mechanical Testing - 層合結構拉伸性能評估：用于測量助推器殼體復合材料的力學性能，確保其強度足夠應對火箭發射中的極端應力。

·MIL-STD-810G Environmental Engineering Considerations and Laboratory Tests - 極端環境測試：評估復合材料在不同環境下的性能，確保助推器在各種環境下的可靠性。

這些標準幫助驗證助推器和發動機殼體在極端環境中的材料性能，以保證火箭發射過程的安全性。

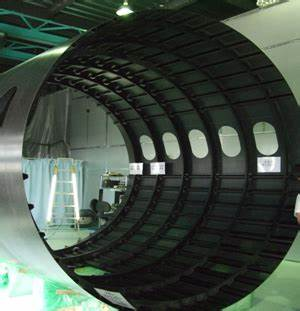

5. 發射段的蒙皮和框架（Fuselage and Airframe Components）

火箭發射段框架和蒙皮部分采用復合材料，既降低了整體重量，又提升了結構強度。相關的標準有：

·ASTM D7249/D7249M Standard Test Method for Facing Properties of Sandwich Constructions by Long Beam Flexure - 層合結構彎曲性能測試：用于測試蒙皮和框架復合材料的彎曲強度，確保其結構完整性。

·ASTM D3039/D3039M Standard Test Method for Tensile Properties of Polymer Matrix Composite Materials - 拉伸性能測試：適用于火箭蒙皮的力學性能測試，保證在發射過程中不出現破裂。

這些標準幫助確保火箭發射段的復合材料結構既滿足輕量化需求，又能承受發射時的高負載。

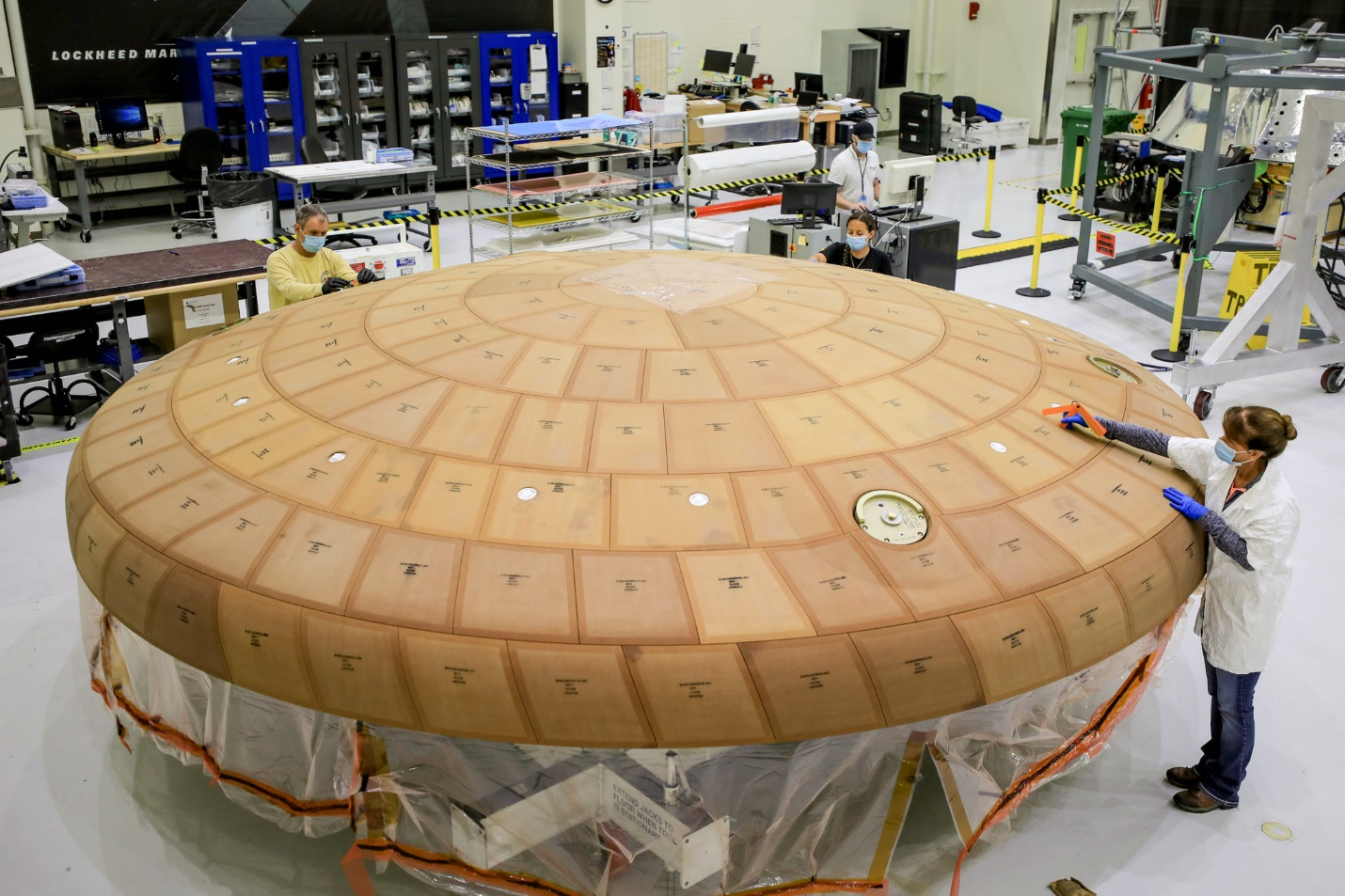

6. 隔熱罩（Thermal Protection Systems, TPS）

火箭的隔熱罩通常采用陶瓷基或樹脂基復合材料，以提供隔熱效果。適用的標準包括：

·NASA-STD-5008 Thermal Protection Systems Design and Test Standard - 隔熱系統設計和測試：確保隔熱罩材料在高溫環境下的穩定性。

·ASTM C1161 Standard Test Method for Flexural Strength of Advanced Ceramics at Ambient Temperature - 陶瓷材料彎曲強度測試：適用于陶瓷基復合材料的力學測試，確保材料在高溫下不會失效。

·ASTM E2585 Standard Practice for Thermal Conductivity of Insulating Materials - 熱導率測試：用于測試隔熱材料的導熱性能，確保隔熱罩的隔熱效果。

通過這些標準的測試，火箭的隔熱系統可以有效地應對極端高溫，保護火箭結構不受損害。

7. 內部支撐結構（Internal Bracing and Supports）

內部支撐結構的復合材料需要滿足高強度和高剛性，以支撐火箭的各個部件。相關標準包括：

·ISO 1268 Plastics – Preparation of glass reinforced thermosetting plastics (GRP) laminates – General procedures - 層合制備：規定了內部支撐結構復合材料的層合制備方法。

·ASTM D7264/D7264M Standard Test Method for Flexural Properties of Polymer Matrix Composite Materials - 層壓板彎曲性能測試：用于測試支撐結構復合材料的力學性能，確保其剛性和強度。

這些標準確保支撐結構的復合材料在火箭結構中起到穩固支撐作用，避免結構變形或破裂。

8. 舵翼和控制面（Fins and Control Surfaces）

舵翼和控制面的復合材料需要在保持輕質的同時，具備足夠的剛性以承受飛行過程中的應力。相關標準包括：

• ASTM D6415/D6415M Standard Test Method for Measuring the Curved Beam Strength of a Fiber-Reinforced Polymer-Matrix Composite - 彎曲-拉伸性能測試：用于測試控制面復合材料在飛行過程中所承受載荷的能力。

• ISO 2685:1998 Aircraft – Environmental conditions and test procedures for airborne equipment – Resistance to fire in designated fire zones - 防火性測試：用于控制面復合材料在高溫條件下的防火性能。

這些標準幫助確保舵翼和控制面復合材料的強度和穩定性，滿足飛行過程中的安全要求。

9. 導管和壓力容器（Pipes and Pressure Vessels）

導管和壓力容器通常采用玻璃纖維或碳纖維復合材料，以增強其耐壓性能。適用標準包括：

• ASTM D2143 Standard Test Method for Cyclic Pressure Testing of Composite Pressure Vessels - 爆破測試：評估壓力容器的最大承壓能力，確保其在極端條件下不會破裂。

這些標準確保導管和壓力容器的材料強度和安全性，支持其在火箭高壓系統中的應用。

10. 其他相關標準

除了針對具體部件的標準，以下標準也適用于火箭復合材料的生產和性能測試：

·ASTM D6484/D6484M Standard Test Method for Open-Hole Compressive Strength of Polymer Matrix Composite Laminates - 開孔層合結構的性能評估：適用于復雜幾何結構的復合材料部件測試。

……

這些標準為復合材料在火箭制造中的一致性、質量穩定性提供了保證。

結語

隨著航天技術的快速發展，復合材料在火箭結構中的應用不斷擴展，而標準的制定和實施為火箭部件的安全性和可靠性提供了保障。ISO、ASTM、NASA和ESA等機構制定的各類國際標準，涵蓋了從材料選擇、結構設計到環境適應性的各方面，為復合材料在火箭結構中的應用提供了科學依據。通過系統實施這些標準，復合材料的優勢得以最大化，有助于提高火箭的整體性能并減少其重量，為航天領域的進一步發展提供了有力支持。
