您有沒有想過，我們熟悉的自行車漆下面隱藏著什么？曾幾何時，一個小小貼紙就能證明車架鋼管的純正血統，比如來自歐洲的鐵架車商英國雷諾茲或意大利哥倫布，被油漆掩蓋之下的，是數小時精工細造的工藝。今天，崔克（Trek）的碳纖維自行車沿用了鋼制前輩的這種隱藏的手工工藝，這些自行車的設計由計算機生成，經過流體動力學評估和有限元分析，最終的外形看起來就像機器制造的一樣天衣無縫。

多年來，崔克滑鐵盧總部的碳纖維自行車生產工藝發生了很多變化，從1988年將預制碳管粘合到鋁制凸耳中，到將多個模具與多種碳材料相結合的全新工藝。然而，盡管采用了航空航天技術，但這些自行車實際上是由一片片扁平的碳纖維織物手工鋪貼而成，完全是手工制作，整個過程也沒有第三方管材或螺栓連接件制造商參與。但有點矛盾的是，隨著技術進步，崔克現在生產的自行車比以往任何時候都更依賴手工制造。

二、完美的模具

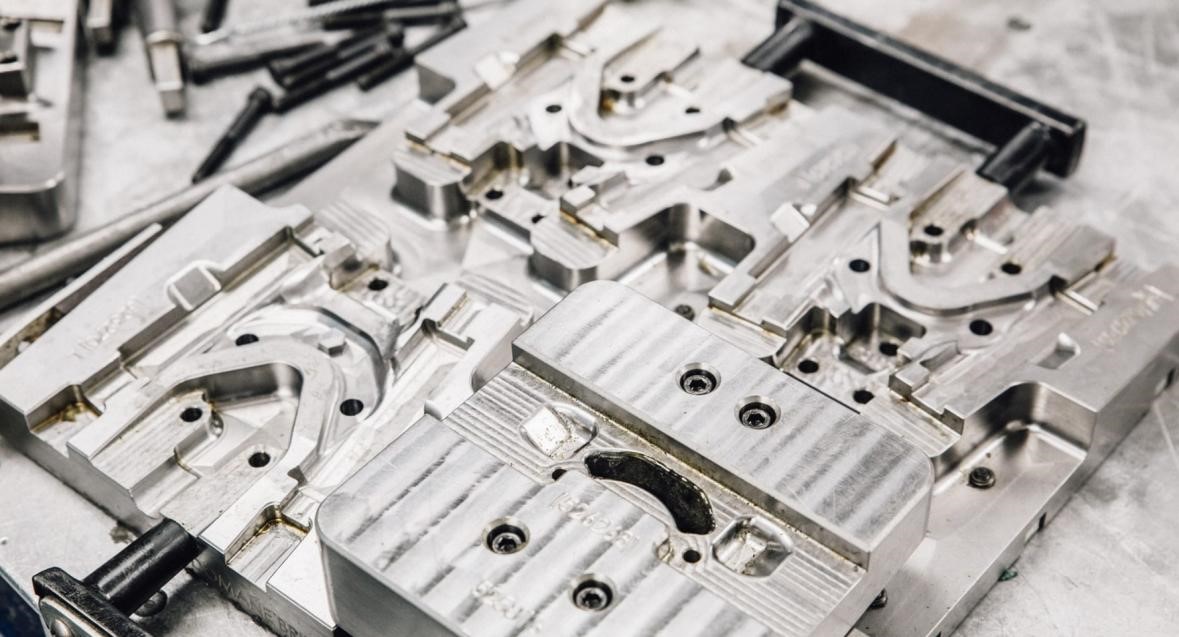

位于密歇根湖以西100公里的滑鐵盧鎮有一座醒目的紅色谷倉，迪克· 博克（Dick Burke） 和佰沃·霍格（Bevil Hogg）就是在這里創辦了崔克公司，20 世紀 70 年代，這里生產了數千輛鋼制自行車。現在這個舊谷倉被用于制造模具，用于制造數千個碳框架。模具根據應用的不同由實心鋁或鋼制成，并在現場進行 CNC 加工，以滿足設計的需要。然而，隨著車架的形狀越來越復雜，模具也變得越來越復雜。一開始，模具切割設施每周能生產五套模具，如今盡管機器24小時不間斷運行，每天反而只能生產一兩套，這都是由新設計的復雜性決定的。

模具上與碳纖維接觸的每個表面都必須經手工打磨并拋光至鏡面，然后對模具進行電鍍并安裝鉸鏈、彈簧和相關硬件。像比爾·弗里克斯（Bill Frix）這樣的經驗豐富的工程師，他之前是崔克的焊工和碳纖維預浸料鋪層操作員，仍需要整整半天的時間來準備一個模具。每種車架尺寸需要多達六個組件模具才能制作出完整的車架組。這些復雜模具的所有零件必須完美地組合在一起，一旦出現問題成型過程將出現缺陷，在高溫和高壓環境下，環氧樹脂會液化，因此即便是有最輕微的裂縫，也會導致樹脂流失產生缺陷，所以模具從一開始就必須是完美無缺的。

一旦模具被運送到西邊兩公里左右的碳纖維材料實驗室，就可以進行切割和挑選神奇的碳纖維了。撇開工程不談，鋪設碳纖維框架時所涉及的過程與裁縫有很多共同之處。事實上，隨著工藝的發展，它可能更多地與裁縫的技術有關，而不是用管子和連接件建造鋼架的傳統方法。復合材料制造工程師吉姆·科爾格羅夫（Jim Colegrove） 解釋說：“我們使用 CAD 創建車架的3D模型，將其分成不同的區域，然后將它們展平成能完美貼合于模具中的平面形狀。此產品稱為展平預制件，然后在CNC切割臺上將其切割出來。”

在需要的地方增強強度和在不需要的地方減輕重量是制作預制件的關鍵，因為工程師會為每種形狀和應用選擇合適的材料類型。崔克滑鐵盧工廠的碳纖維原材料全部來自Hexcel，二者有著 25 年的合作基礎，這些碳纖維全部產自美國猶他州鹽湖城，有標準模量、中等模量、高模量和超高模量可供選擇。他們同時織物或單向織物的選項，具體取決于用途。

前航空航天工程師吉姆解釋了它們各自的特性。“我們在特定的高應力或高沖擊區域使用碳纖維織物，因為織物具有獨特的特性。把它想象成防撕裂尼龍：它可以更耐損壞。在非常緊密的表面輪廓中，它也更加保形。單向就像它所說的那樣——沿一個方向受力的纖維。在纖維平面上，它也很靈活，但它在成型更復雜的形狀時變得非常困難。每種材料都有優點和缺點，需要經驗和結構設計才能構建最佳結構。

例如，Hex-MC 是一種由較短的短切纖維制成的獨特材料。它們以一種非常隨機的模式被分散到一張襯底上，制成各種復雜的形狀。因為沒有長而連續的纖維。缺少單向或布料那樣的強度或剛度。與之相比，由于頭管和騎手施加的負載，中軸需承擔大量的扭轉和彎曲，需要具備很高的剛度和強度。因此，我們在這些特定區域添加了小條狀的高模量或超高模量材料，以幫助我們解決這個問題。

制作碳纖維自行車是一項復雜的工作Madone公路車架有大約 180 個預制件或單獨的碳板，根據需要調整層數以增加強度。Session速降自行車有 238 個預制件，每個預制件有 1到 12 層碳纖維材料（單向、編織布料或 Hex-MC）。碳纖維切割清單極度復雜，需要良好的工程設計才能做好。如果沒有正確的專業知識，您最終會得到沉重或結構不合理的結構。為了配合這種復雜性，預制件的尺寸通常會隨著車架尺寸的增加而增大，并且它們可能需要額外的材料來承受較重體型騎手對自行車施加的負載。但即使是車架最堅固的部分，壁厚也只有 1.5 毫米左右。

在碳纖維成型方面擁有 50 年的經驗的凱利·斯通（Kelly Stone）和蘇· 默（Sue Moe）提到，成熟的工匠只需將碳纖維片拿到手中，就能判斷它的適合用途。“你可以分辨出材料的類型和哪些材料不合適，以及樹脂是否足夠或太多。工程師總是告訴我們要使用的鋪層、每次測試的成分，但經過評估后，我們可以根據我們的經驗做增減，然后做測試驗證。”

凱利和蘇對冷卻時間和理想溫度也了如指掌。崔克一直秉承的信念是：無論計算機說什么，動手判斷才是真正的考驗，凱利他們可以向吉姆和他的工程師提供經驗豐富的反饋，告訴他們什么在組裝過程中可行，什么不行。這不僅僅關乎科學——經驗更是崔克成事的一切。他們生產和測試了如此多的車架，使得他們在車架開發方面擁有巨大的領先優勢。

新款速降山地自行車競賽車架僅在一個搖臂中就有 40 個單獨的預制件。就像裁縫可以利用織物的斜紋來創造恰到好處的貼合度或紋理一樣，將碳纖維放入模具中以產生最堅固（和最輕）的效果。僅僅為搖臂等單個部件鋪設模具就需要大約 10 分鐘，模具生產的碳纖維比 CNC 加工的鋁制部件更容易生產這一想法是完全錯誤的。這還不包括所有部件的清理和冷卻時間，一旦這些完成，才可以進入下一階段。

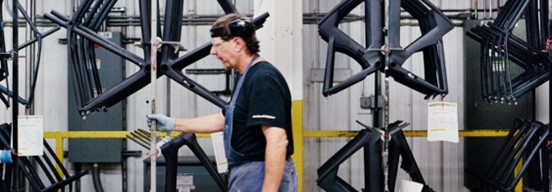

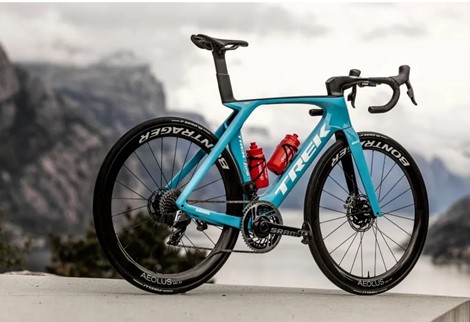

對于 Madone 來說，將模制部件組裝成公路車架的速度非常快。環氧樹脂用于粘合單個部件、中軸和前三角頭管，采用專有的階梯接頭（Step Joint）設計，可形成與相鄰管厚度相同的接頭，因此接頭不會增加重量或影響騎行質量。然后將所有部件裝入夾具中，在烘箱中加熱。過檢后將其送至下一階段：添加飾面和油漆，并隱藏所有手工痕跡，最終投放到在這個要求以更少的成本獲得更多的市場中。

“我經常被問到：為什么崔克在整個行業都轉移到海外時，還繼續在40多年前的谷倉里制造車架？為什么還保留這家工廠？我的回答始終如一。如果您不完全了解科學原理，就無法制造出不同的產品、更好的產品。而了解車架和碳纖維結構的唯一方法是自己制造它們，讓我們的工程師切割布料、鋪設碳纖維、看到它們的結構栩栩如生，這對于推動設計向前發展至關重要。這個工廠里的生產成本確實很昂貴，但產品卻越來越好。因為我們所有的產品都在進步，因為我們知道應該如何制造，可以如何制造。那是因為靠我們的雙手，而不是等著別人向我們展示如何做到這一點，我們要引領潮流，而不是隨波逐流。自 1990 年我開始在這里工作以來，這就是 Trek 的方式，這也是我來這里工作的原因。”
