1.引言

國內外研究人員對連續纖維增強復合材料的性能的多個方面做了研究，以經編的方式用PET粘結紗將增強纖維GF層與樹脂基體PP層相連結起來制成預制件，用熱壓成型方法制備CFRTP材料。分析了在相同溫度下，保壓時間及壓力的大小對纖維浸漬情況的影響，通過對纖維浸潤情況的觀察，建立了浸潤模型。在CFRTP制品的性能及影響因素方面做了研究，用自制的熱塑性纏繞成型設備制備了連續碳纖維增強聚苯硫醚復合管材,并進行了樹脂基體的結晶度測試,研究結果表明制備連續碳纖維增強聚苯硫醚管材有耐水性好:樹脂基體的結晶度隨著纖維增加有小幅度提高;復合材料中的空隙率對材料的層間剪切強度有較大的影響，空隙大時，復合材料的層間剪切強度降低。

在復合材料制品的加工過程中，熔體的流動對纖維的分布產生影響，當熔體流動時，與纖維間的作用力，使得纖維的排列隨熔體流向而發生變化。在基體熔體高速流動時，基體的分子鏈與增強纖維都會發生取向，基體內部產生應力，基體的取向固定時，整體材料會有應力:增強纖維取向時，對材料的力學性能造成一定的影響。熔體流動速率的增加時，引起增強纖維的取向發生變化，整體材料的橫向拉伸強度下降。熱塑性復合材料的流動性能會導致增強纖維發生不同的取向，從而影響整體材料的力學性能。在GF/PP復合材料中，玻璃纖維作為增強材料的作用主要是為了吸收破壞時的能量，相當于一個承力骨架，使得PP的熱力學性能較原來大為提高，整體收縮率降低，也提高了材料的尺寸穩定性。

國內外對連續纖維增強熱塑性復合材料的制備工藝及其機械性能、熱力學性能的研究較多，常用注塑工藝成型制備玻璃纖維增強聚丙帰復合材料，對用混纖紗法浸潰熱壓工藝的連續纖維增強熱塑性復合材料的研究不多，尤其是不同結構形式的連續玻纖增強聚丙帰復合材料的力學性能差異及破壞機理差異的研究較少。

2.熱塑復合材料的應用熱點

1）汽車零配件

目前，除了航空航天領域，熱塑性復合材料在汽車行業、石油化工行業等也有使用，尤其是汽車行業，是熱塑性復合材料大規模使用的重要領域，目前LFT（Longfifiberreinforcedthermoplastics）已在汽車防撞梁、前端模塊、儀表盤骨架、車門中間承載板、電瓶箱、座椅骨架板、備胎倉以及車底部護板等結構件和半結構件中得到廣泛應用。如圖23和24所示，捷豹X760發動機油盤、BMW汽車車門與前引擎蓋均使用熱塑性復合材料。此外，澳大利亞一家碳纖維技術公司在2012年美國拉斯維加斯舉行的國際汽車零配件展覽會（SEMA）上推出的世界上第1個整體式碳纖維輪轂，這種CR–9碳纖維輪轂每個僅重6.81~8.17kg，其質量比合金輪轂輕40%~50%。Smart公司的全塑復合材料車輪采用長纖維增強聚酰胺熱塑性復合材料，通過注塑成型工藝制備。無論從加工成本還是成型效率來講，這種熱塑性復合材料的注塑成型都更具優勢。

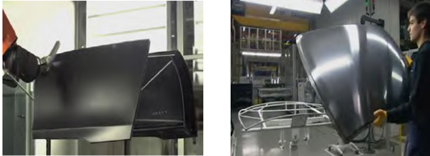

圖 BMW汽車熱塑性材料前門與車輛前引擎蓋

2）H-160 直升機熱塑性復合材料槳轂

H-160 直升機熱塑性復合材料槳轂中央件是碳纖維增強 PEEK 熱塑性復合材料在尺寸較小航空結構的典型應用，采用碳纖維織物/PEEK 預浸料模壓工藝制造。H-160 直升機是空客直升機公司研發的一款全復合材料中型民用直升機。為提高球柔性旋翼核心關鍵件槳轂中央件的壽命，空客直升機公司設計研制了碳纖維增強 PEEK 復合材料槳轂中央件。和鈦合金槳轂中央件相比，H-160 直升機熱塑性復合材料槳轂中央件不但提高損傷容限和使用壽命，而且降低了制造成本和減輕了質量。圖 為 H-160 直升機 T300/PEEK 復合材料槳轂中央件。

圖 H-160 直升機T300/PEEK復合材料槳轂中央件

3）下一代單通道飛機CF/PEEK 復合材料加筋結構機身

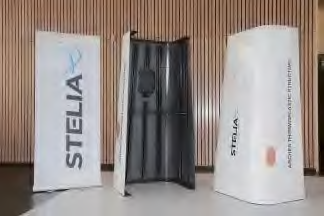

法國 Stelia 公司采用絲束自動鋪放原位固結/加筋結構電阻焊接技術制備了 CF/PEEK 復合材料加筋結構機身驗證件，如圖 所示，主要用以下一代單通道飛機使用先進熱塑性復合材料可能性的評估。2018 年歐洲啟動了“潔靜天空 2”計劃，其中包括熱塑性復合材料多功能機身演示項目，主要驗證 CF/PEEK 熱塑性復合材料機身蒙皮自動鋪放原位固結和不同熱塑性復合材料焊接技術。目前該項目已經完成 8mX4m 熱塑性復合材料下半部機身結構的制造，后續將和上半部熱塑性機身結構連接進行考核驗證。

圖 CF/PEEK 熱塑性復合材料全尺寸機身驗證件

3.2024最新技術發展熱點

自 20 世紀 60 年代以來，歐、美、日等發達國家十分重視連續纖維增強熱塑性復合材料研究并取得許多突破性進展。PPS 熱塑性復合材料飛機蒙皮、整流罩、升降舵、平尾等部已在波音、空客、福特等公司成功應用。近幾年全球著名的復合材料研發廠商更是在 PEEK 熱塑性復合材料領域不斷布局，蓄勢待發。2018 年 3 月，為提升熱塑性復合材料的研發能力，為下一代商用飛機的發展做準備，全球最大的碳纖維制造商?hào)|麗工業株式會社以 9.3 億歐元的價格收購了 TenCate 先進復合材料業務。美國 Hexcel 和阿科瑪公司宣布建立戰略聯盟，以 Hexcel 在碳纖維方面的技術優勢和阿科瑪在 PEKK 樹脂方面的優勢相結合，開發用于航空航天的 PEKK 熱塑性復合材料。稍后德國的 Premium Aerotec GmbH 推出了空客 A320 熱塑性復合材料后壓力艙壁。2019 年 1 月日本帝人宣布，公司研發的 TENAX 碳纖維和碳纖維/PEEK 熱塑性單向預浸膠帶（TENAX TPUD）已獲得波音的認證，可用于飛機主要結構部件。隨著熱塑性復合材料技術的進步，人們開始注意到熱塑性復合材料的作用正變得越來越重要。飛機制造商對熱塑性復合材料能夠快速制造的優勢非常有興趣，正在加大投入研發更大、更復雜的先進熱塑性復合材料結構。但要實現先進熱塑性復合材料在航空裝備的大量應用，需要進一步重點發展：

1）高性能熱塑性預浸料高質量高效制造技術

高性能熱塑性預浸料是先進熱塑性復合材料的關鍵中間材料，預浸料的質量和成本在很大程度上決定了熱塑性復合材料的質量和成本。因此要實現先進熱塑性復合材料高效應用，必須首先突破熱塑性樹脂熔融粘度調控、預浸設備及其預浸工藝優化技術，實現高性能熱塑性預浸料高質量制造。

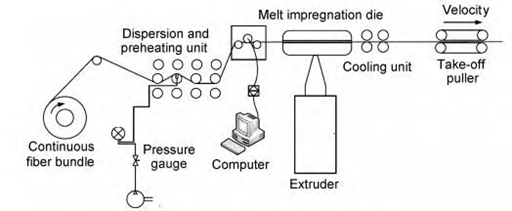

其中近年較為熱門的是熔融浸漬，其原理為將連續纖維從紗架引出經多級輥輪后進入分絲系統，多級輥輪的作用是調節纖維所受 的張力并使纖維分展開，然后在纖維預熱后進入熔融浸漬模具系統中，在熔融浸漬模具中熱塑性樹脂在高溫 下熔化并浸潤纖維，冷卻收卷得到預浸料。

圖 熱塑性預浸帶熔融浸漬法制備

熱塑性預浸帶熔融浸漬法的優點是設備簡單、環境污染少、制備周期短、可連續生產等，其關鍵在于如何實現纖維束的均勻分散和浸漬。熔融浸漬要求樹脂具有較低熔融溫度和較高表面張力，以保證在較低溫度下實現充分浸漬。熔融浸漬法制備的預浸帶質量受纖維分散程度和樹脂熔融黏度的影響很大。如果樹脂熔融黏度大、纖維展開不充分會導致浸漬效果差，纖維束內孔隙率高。英國 ICI 公司通過長期努力，在 PEEK 熔融溫度降低、浸漬模具結構優化、纖維展開等關鍵技術方面取得突破，成功制備了樹脂含量均勻、柔韌性好的高質量 CF/PEEK 預浸帶。除 ICI 公司外，目前 TenCate, Polystrand, Gurit Suprem 等公司的 CF/PEEK 單向預浸帶或預浸絲束都使用熔融浸漬法制備。

2）先進熱塑性復合材料自動鋪放原位固結技術

高性能熱塑性樹脂基體熔融溫度高，熔融粘度大，熱壓成型要求高溫高壓，成型設備投資大，模具成本高，輔助材料價格貴，導致復合材料結構制造缺陷多，制造成本高。要提高先進熱塑性復合材料制造質量和降低制造成本，需要發展先進熱塑性復合材料預浸帶分切技術和大功率激光加熱自動鋪放原位固結設備，優化自動鋪放工藝參數，實現復雜結構先進熱塑性復合材料構件自動鋪放快速制造。

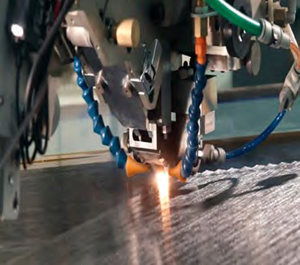

自動鋪放（AFP）原位固結技術是將復合材料的剪裁、鋪疊、熔融壓實等步驟集于一體，能有效滿足自動化、高效率、高質量、低成本等技術要求，是熱塑性復合材料制造技術的重點發展方向。采用 AFP 原位固結技術不需要使用熱壓罐等設備，避免了需要使用熱壓罐對制件尺寸的限制，因此采用 AFP 原位固結技術可以制備飛機整體壁板、大梁、長桁、機身段、進氣道等大型復合材料構件。圖 3 所示為 AFP 原位固結成型過程示意圖。

圖 高性能熱塑性復合材料帶鋪放示意圖

3）先進熱塑性復合材料結構自動化焊接技術

先進熱塑性復合材料整體結構具有更好的減重效率，但目前對于大尺寸形狀復雜形狀的熱塑性復合材料構件仍然難以實現一次成型，因此發展高效連接技術成為十分迫切。熱塑性復合材料連接性能對結構整體性能具有重要影響，傳統的機械連接和膠結連接連接方法并不適用于先進熱塑性復合材料，需要發展以結構自動化超聲焊接技術為主，電阻焊接技術等輔助的先進熱塑性復合材料結構自動化焊接技術，實現先進熱塑性復合材料高效連接。

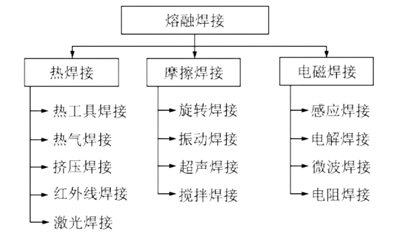

目前常見的熔融焊接指的是將界面處的樹脂加熱至黏性狀態，使樹脂基體相互擴散，并冷卻形成接合部，如圖

圖 熔融焊接技術分類

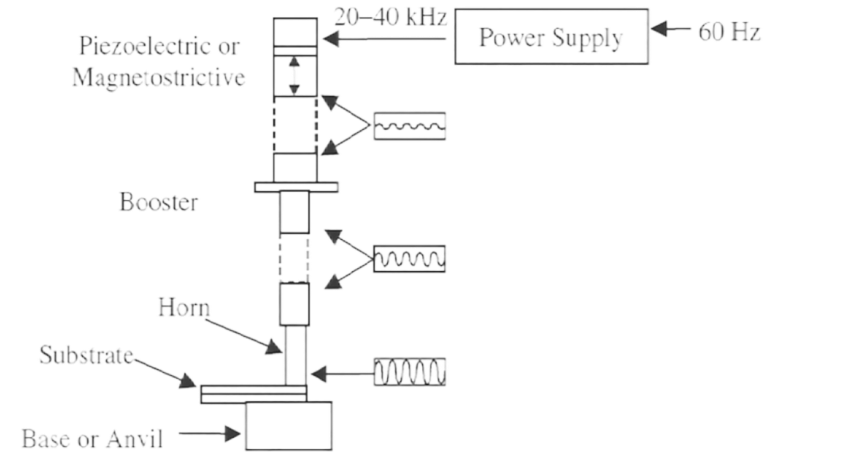

超聲波塑料焊接是一種通過金屬焊頭將高頻低幅(頻率為 20～40 kHz，振幅 1～250 μm)的縱向機械振動作用于待焊塑料工件表面，使工件之間的接觸面發生熔化，再經一定時間的保壓冷卻而形成可靠接頭的焊接方法。下圖展示了使用壓電換能器的超聲波焊接機的原理圖。

圖 超聲波塑料焊接

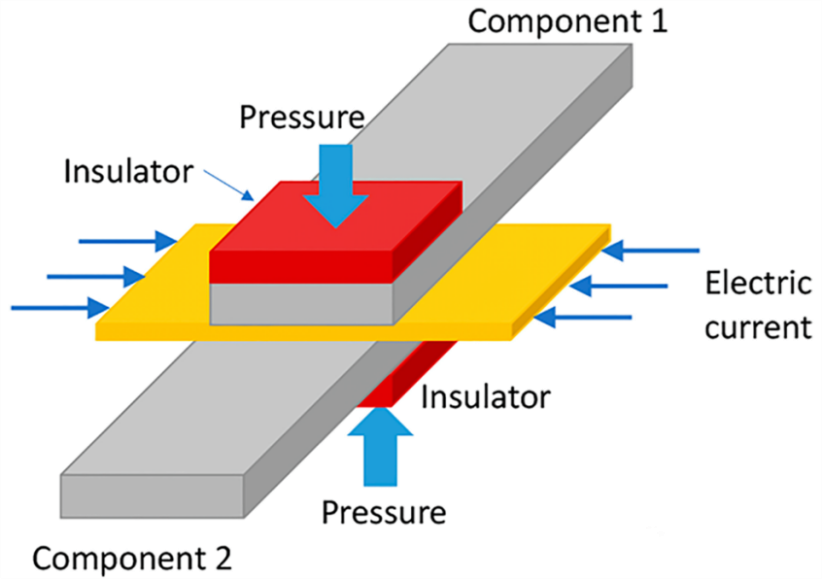

電阻焊接技術將導電元件（通常是碳纖維或鋼網）放置在要連接的組件的界面處，并連接到電源，電流的熱效應會在界面處會產生熱量以熔化塑料并形成接合部。電阻焊接的示意圖，如圖所示。

圖 電阻焊接工藝示意圖

4.總結與展望

先進熱塑復合材料技術正迅速成為航空、汽車及其他工業領域的關鍵材料。自20世紀60年代以來，歐美日等發達國家重視該領域的研究，實現了諸多突破性進展。熱塑復合材料在航空航天領域的應用尤為顯著，如波音、空客等大型制造商已將其用于飛機蒙皮、整流罩等部位。近年來，全球復合材料研發廠商在PEEK熱塑性復合材料領域不斷發展，推動了熱塑性復合材料技術的進一步進步。技術的關鍵突破包括熱塑性樹脂熔融粘度調控、預浸設備及工藝優化等，使得熱塑性復合材料的應用前景更加廣泛。

展望未來，熱塑性復合材料在航空、汽車制造等領域的應用將進一步擴大，尤其是在實現輕量化、高效率制造方面。隨著研發投入的增加和技術的不斷成熟，預計將有更多的突破性技術應用于實際生產中，為復合材料制品的高效制造和廣泛應用提供強大動力。此外，熱塑性復合材料的環保特性和回收利用能力也將是未來研究的重點，有望實現綠色制造和可持續發展的目標。

參考文獻：

[1]      趙淼.先進熱塑性復合材料現狀及航空應用進展[J/OL].復合材料科學與工程,1-9[2024-03-25].

此文由中國復合材料工業協會搜集整理編譯，部分?jǐn)?shù)據來源于網絡資料。文章不用于商業目的，僅供行業人士交流，引用請注明出處。
