在過(guò)去三十年里，由于纖維增強(qiáng)聚合物基復(fù)合材料（以下簡(jiǎn)稱FRP）與混凝土和鋼材等傳統(tǒng)建筑材料相比具有優(yōu)越的性能，因此在土木工程應(yīng)用中越來(lái)越受歡迎。同時(shí)，人們對(duì)石油基材料所產(chǎn)生過(guò)量二氧化碳排放的環(huán)境問(wèn)題日益關(guān)注，減少碳排放成了建筑行業(yè)的一個(gè)新趨勢(shì)。在制造生物基復(fù)合材料的過(guò)程中，研發(fā)人員正在努力測(cè)算天然纖維作為合成纖維替代品的可能性。

耐火性差和易燃性高是FRP復(fù)合材料，特別是生物基FRP復(fù)合材料的兩個(gè)主要問(wèn)題，并因此限制了它們?cè)诮ㄖY(jié)構(gòu)中的使用。與傳統(tǒng)的建筑材料相比，FRP復(fù)合材料的特性隨溫度的變化而急劇波動(dòng)，除了使用規(guī)定的測(cè)試程序外，測(cè)試過(guò)程還要適當(dāng)控制。雖然在環(huán)境溫度下描述FRP復(fù)合材料特性的必要測(cè)試程序方面有相當(dāng)多的指導(dǎo)，但在描述溫度升高時(shí)的能力的測(cè)試方法方面，指導(dǎo)較少。

在該研究中，作者討論了在各種高溫下，評(píng)估FRP復(fù)合材料性能的測(cè)試方法和過(guò)程。這包括：最合適的試樣情況、測(cè)試制度、測(cè)試方法以及與高溫下測(cè)試有關(guān)的其他問(wèn)題。

此外，在一個(gè)案例研究中，作者使用典型的FRP試樣證明了建議測(cè)試方法的適用性。在測(cè)量生物基FRP復(fù)合材料的高溫能力方面，指定測(cè)試方法的適用性也得到了強(qiáng)調(diào)。

研究人員對(duì)現(xiàn)行標(biāo)準(zhǔn)（包括國(guó)際標(biāo)準(zhǔn)化組織（ISO）標(biāo)準(zhǔn)和美國(guó)材料與試驗(yàn)協(xié)會(huì)（ASTM））和發(fā)表的論文中定義的測(cè)試方法和程序進(jìn)行了詳細(xì)分析。

該研究團(tuán)隊(duì)描述了在20至600℃的溫度范圍內(nèi)對(duì)FRP復(fù)合材料（包括生物基FRP復(fù)合材料）進(jìn)行高溫材料表征的最合適的測(cè)試方法。對(duì)眾多評(píng)估FRP復(fù)合材料的機(jī)械和熱性能的測(cè)試方法進(jìn)行了審查。此外，還審查了在高溫下表征FRP重要材料特性最合適的測(cè)試方法。

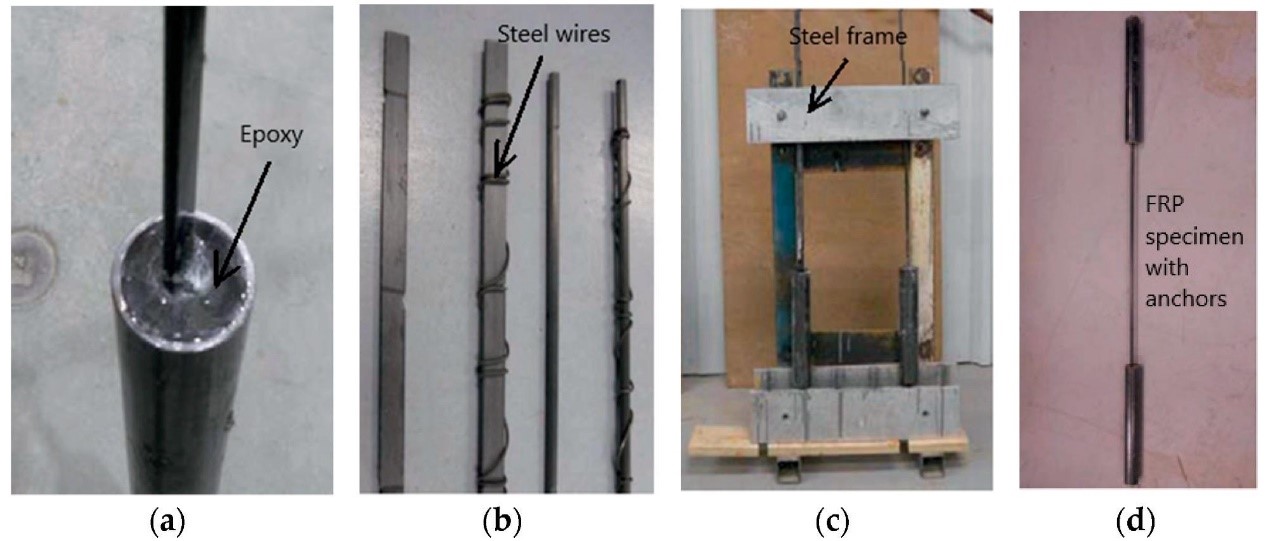

FRP試樣的錨固系統(tǒng):（a）環(huán)氧樹(shù)脂填充物;（b）鋼絲;（c）鋼架;（d）測(cè)試試樣

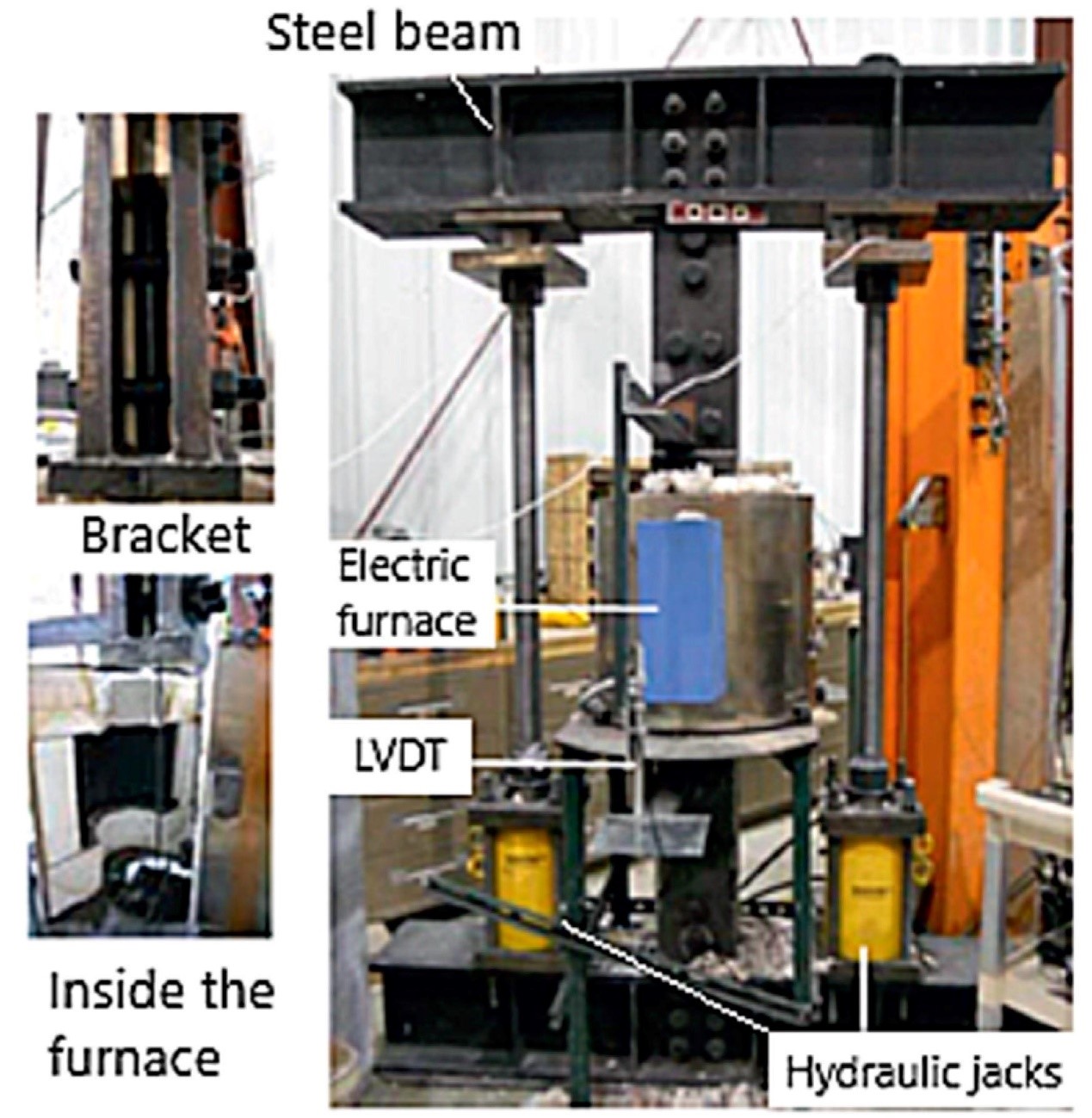

研究稱，在20至200℃的溫度范圍內(nèi)，粘接強(qiáng)度的侵蝕是迅速的，近表面安裝（NSM）的FRP在200℃時(shí)只保留了其初始強(qiáng)度的20%至30%。根據(jù)測(cè)試結(jié)果，環(huán)氧樹(shù)脂在大約400℃時(shí)開(kāi)始燃燒，這對(duì)FRP與混凝土的粘結(jié)造成了損害。碳纖維增強(qiáng)聚合物基（以下簡(jiǎn)稱CFRP）復(fù)合材料帶在400℃時(shí)、CFRP棒在300℃時(shí)，粘結(jié)強(qiáng)度很小。混凝土在90天和28天后的抗壓強(qiáng)度分別為50MPa和48MPa。

CFRP試樣的模量和強(qiáng)度在20-300℃之間逐漸退化，在300℃以上迅速退化。在室溫試驗(yàn)中，NSM CFRP帶材的拉伸強(qiáng)度和彈性模量被確定為1641 MPa和150.8 GPa，而CFRP棒材的對(duì)應(yīng)值為1577 MPa和130.9 GPa。

另外一些研究報(bào)告稱，由于生物基復(fù)合材料具有類(lèi)似的結(jié)構(gòu)，因此試樣條件、錨固系統(tǒng)、加熱和加載速率以及其他因素的程序和推薦準(zhǔn)則可以同樣對(duì)生物基FRP復(fù)合材料進(jìn)行性能測(cè)試，在20至600℃的溫度范圍內(nèi)產(chǎn)生合適的材料性能數(shù)據(jù)。

可將來(lái)自試驗(yàn)的高溫特性數(shù)據(jù)，相關(guān)的特性關(guān)系輸入數(shù)值模型，預(yù)測(cè)生物基FRP在各種火災(zāi)暴露情況下的能力。

總之，該研究討論了在高溫下評(píng)估FRP復(fù)合材料的機(jī)械和熱性能的測(cè)試程序和方法。根據(jù)所研究的文獻(xiàn)，推薦了用于玻璃鋼高溫材料表征的最合適的測(cè)試程序。在目前的規(guī)范和標(biāo)準(zhǔn)中，沒(méi)有找到確定的測(cè)試方法或程序來(lái)表征生物基和合成玻璃鋼在20至600℃溫度范圍內(nèi)的高溫性能。

此文由中國(guó)復(fù)合材料工業(yè)協(xié)會(huì)編譯，文章不用于商業(yè)目的，僅供行業(yè)人士交流，引用請(qǐng)注明出處。
