引言

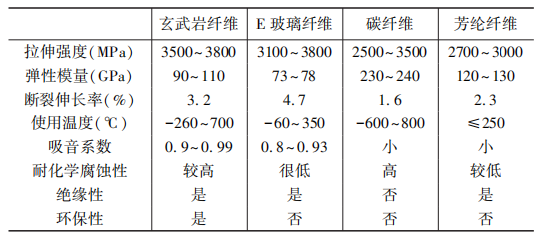

在當今高科技材料領域，玄武巖纖維以其卓越的性能和廣泛的適用性，正逐漸成為研究和應用的熱點。這種高性能纖維是由天然玄武巖或成分相近的巖石經高溫熔融后拉制而成，具有優良的力學性能、熱穩定性、化學穩定性、電絕緣性、隔音性、抗輻射性和環保無害性。正是基于這些特性，玄武巖纖維被列為我國重點扶持發展的四大高技術纖維之一，并在建筑、交通、環保、航空航天等多個領域展現出巨大的應用潛力。

本文將對玄武巖纖維原料特征的統計及分析研究進行深入的綜述，旨在探討原料特征對玄武巖纖維性能的影響，為玄武巖纖維的原料選擇和產業發展提供理論支持和實踐指導。

玄武巖纖維的原料特征主要包括巖石學特征、參數指標特征和其他特征。

巖石學特征

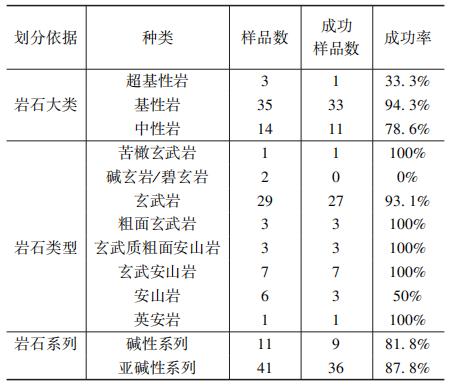

玄武巖纖維的原料主要為基性巖以及SiO2含量為53%～57%的中性巖，最佳巖石類型為玄武巖或安山玄武巖。這些巖石通常具有特定的結構，如間隱結構、玻基斑狀結構或玻璃質結構，這些結構有利于纖維的制備。此外，原料巖石的構造也對纖維制備有一定影響，尤其是氣孔或杏仁構造中可能含有的不利礦物會影響纖維的制備過程。

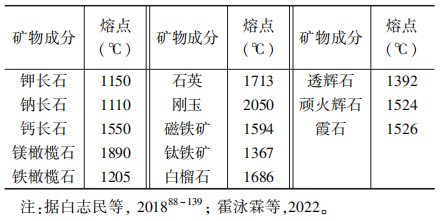

在礦物組成方面，原料巖石中的礦物種類和含量對玄武巖纖維的性能有重要影響。例如，蛇紋石、沸石等含水礦物在熔融過程中會產生氣泡，影響纖維制備的連續性和纖維的粗細均勻度，但也會促進原料的充分熔融。而鎂橄欖石、磁鐵礦等高熔點礦物則會使原料在熔融階段難以完全熔化，導致熔體不均勻并容易析晶，從而影響纖維的性能。

參數指標特征

玄武巖纖維的原料參數指標主要包括化學成分、酸度系數、黏度系數、硅鋁氧化物與其他氧化物比值以及三元氧化物組成的物質的量分數等。

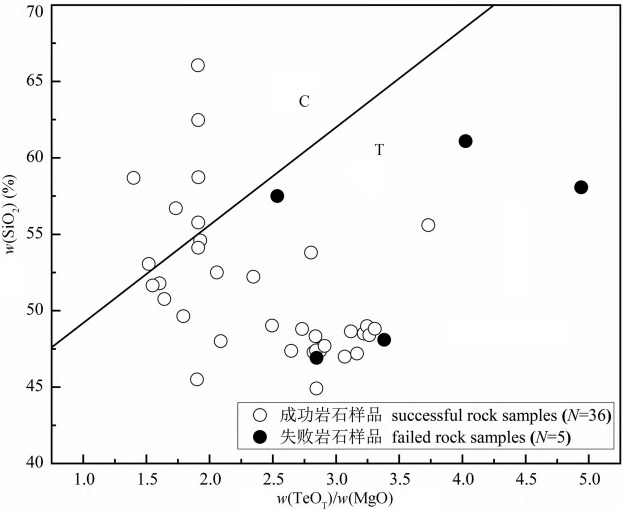

化學成分：原料巖石的化學成分對玄武巖纖維的性能有直接影響。一般來說，SiO2、Al2O3、TiO2等氧化物的含量越高，纖維的強度和耐熱性越好。而Fe2O3、CaO、MgO等氧化物的含量則會影響纖維的化學穩定性和耐腐蝕性。

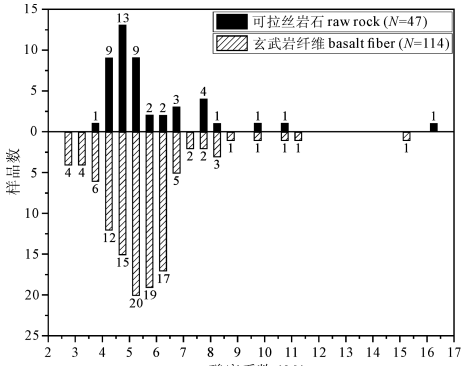

酸度系數：酸度系數是反映原料巖石酸堿性質的重要指標。對于玄武巖纖維的原料來說，酸度系數在4.0～5.5之間時，纖維的性能最佳。

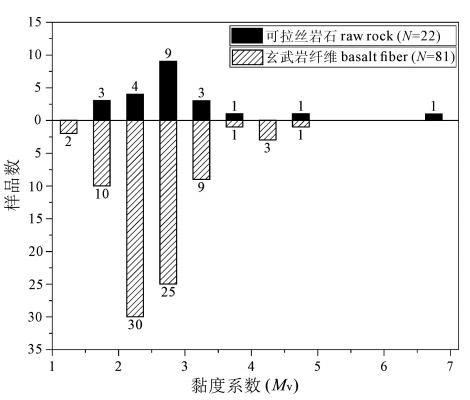

黏度系數：黏度系數反映了原料熔體的流動性。在玄武巖纖維制備過程中，黏度系數在2.0～3.0之間時，有利于纖維的拉制。

酸度系數高的礦石拉制出的纖維具有更高的化學穩定性和更長的使用壽命,但同時熔體的黏度也會變高,為拉制纖維帶來困難。

算方法如式(1)所示:

當原料屬于輝長巖—玄武巖系列時,公式可修正為式(2)(Fomichev et al. , 2010):

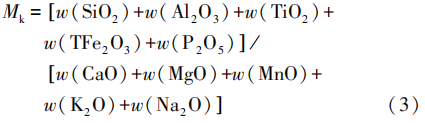

此外,根據各種氧化物在熔體中所起的作用不同,公式可進一步修正為式(3)(劉昶江等, 2020):

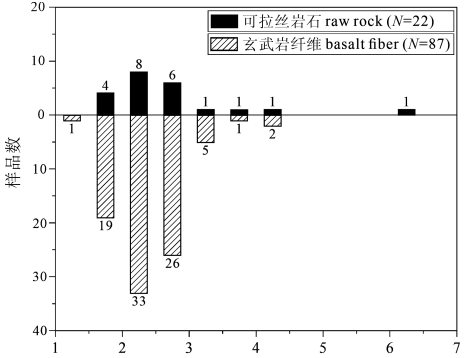

對于原料礦石酸度系數

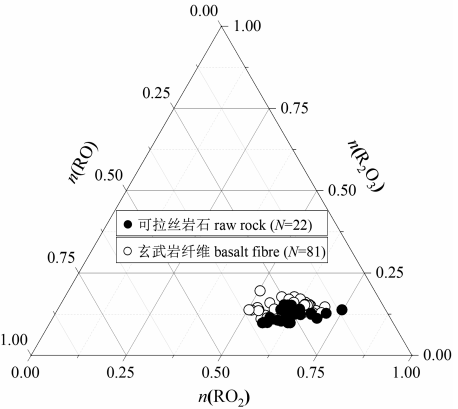

由圖可發現,可拉絲巖石及纖維樣品在圖像中的分布較集中,且可拉絲巖石大多數集中在n(RO)=20%~30%,n(RO2)=57%~70%,n(R2O3)=10%~16%,玄武巖纖維大多集中在n(RO)=19%~34%,n(RO2)=56%~70%,n(R2O3 )=10%~18% (其中RO、RO2、R2O3的物質的量分數占比和為1)。

以可拉絲巖石為標準并結合玄武巖纖維認為,氧化物組成的物質的量分數占比最佳為:n(RO)=20%~30%,n(RO2)=57%~70%,n(R2O3)=10%~16%。

硅鋁氧化物與其他氧化物比值：硅鋁氧化物與其他氧化物的比值對玄武巖纖維的性能也有重要影響。一般來說，該比值在1.5～3.0之間時，纖維的性能最佳。

三元氧化物組成的物質的量分數：三元氧化物（RO、RO2、R2O3）的物質的量分數對玄武巖纖維的性能也有顯著影響。其中，RO（FeO、CaO、MgO、Na2O、K2O、MnO）的物質的量分數在20%～30%之間，RO2（SiO2、TiO2、P2O5）的物質的量分數在57%～70%之間，R2O3（Al2O3、Fe2O3）的物質的量分數在10%～16%之間時，纖維的性能最佳。

其他特征

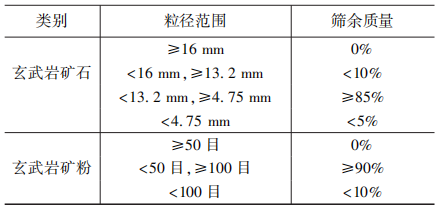

除了上述特征外，原料巖石的粒徑、孔隙水含量等因素也會對玄武巖纖維的制備和性能產生影響。在實際生產中，需要注意對原料最大顆粒、超細粉以及不同粒徑配比的控制，并避免原料中孔隙水的影響。

去除不利因素在原料選擇和加工過程中，應盡可能去除對纖維制備和性能產生不利影響的不利因素，如高熔點礦物、孔隙水等。通過合理的預處理和加工工藝，可以提高原料的利用率和纖維的性能。

玄武巖纖維作為一種高性能材料，其性能受到原料特征的多方面影響。原料的化學成分、結構和礦物組成等特征對玄武巖纖維的強度、韌性和耐熱性具有決定性作用。例如，高SiO2含量的原料有助于制備高強度纖維，而具有間隱結構或玻璃質結構的原料則有利于制備韌性較好的纖維。此外，原料的化學成分和礦物組成也會影響纖維的化學穩定性，高含量SiO2和Al2O3的原料有助于制備化學穩定性較好的纖維，而高含量Fe2O3和CaO的原料則可能降低纖維的化學穩定性。在原料選擇和加工過程中，去除高熔點礦物和孔隙水等不利因素，通過合理的預處理和加工工藝，可以提高原料的利用率和纖維的性能。

盡管玄武巖纖維產業正迎來前所未有的發展機遇，但同時也面臨著挑戰。原料資源的有限性是制約產業發展的關鍵因素之一，因為玄武巖纖維的原料主要為天然玄武巖或成分相近的巖石。此外，生產成本高也是產業面臨的問題，這主要受到原料價格、生產工藝和設備投入等因素的影響。技術創新不足導致產品種類和性能相對單一，難以滿足市場對高性能、多功能材料的需求。最后，玄武巖纖維的市場認知度較低，這主要是由于宣傳力度不夠和市場推廣不力等原因造成的。因此，如何降低生產成本、提高技術創新能力以及提高市場認知度，是玄武巖纖維產業需要解決的重要問題。

結語

綜上所述，玄武巖纖維作為一種高性能纖維材料，在多個領域展現出廣泛的應用前景。然而，原料特征對玄武巖纖維性能的影響是復雜而多變的。因此，在玄武巖纖維的生產和應用過程中，需要充分考慮原料特征的影響，選擇合適的原料并進行優化處理。同時，針對當前存在的問題和挑戰，加強原料研發、優化生產工藝、推動技術創新和加強市場推廣等工作也是必不可少的。相信在不久的將來，玄武巖纖維產業將迎來更加廣闊的發展空間和更加美好的未來。

信息來源：玄武巖纖維原料特征的統計及分析研究-李珎
