自動化鋪絲技術正發展為更緊湊、靈活、模塊化且數字化的系統，同時具備多種材料和工藝處理能力。

AFP技術的最新發展

(左上角，順時針?lè)较? Addcomposites 于2023年推出了其4束AFP-X頭部；Carbon Axis為其XCell AFP系統增加了纖維纏繞功能；MTorres推出了新型緊湊型eVTOL AFP頭部，具備更新的在線檢測（OLI）功能；M&A Dieterle為AFP新進入者提供了一系列選項，包括用于協作機器人的頭部。

（來源：Addcomposites、Carbon Axis、MTorres 和 M&A Dieterle）

隨著復合材料行業的不斷成熟，手工疊層的多層和復雜層壓板逐漸被自動鋪帶（ATL）和自動鋪絲（AFP）技術取代。這些技術通常使用碳纖維預浸絲束（預浸無捻紗）或切割成精確寬度的單向預浸帶，有時也會使用干纖維帶并通過熱塑性粘合劑將其固定在一起。近年來，各大企業競相推出創新的AFP系統，不斷提升工藝的精度、效率和多功能性。這些技術進步不僅加快了復雜部件的生產速度，還引入了如細絲纏繞和3D打印等集成功能，滿足了市場對輕量化、高性能材料日益增長的需求，促使復合材料制造進入了一個新的發展階段。

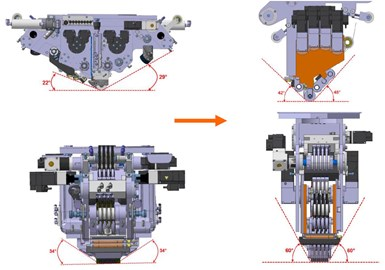

高角度 eVTOL 頭

MTorres在其最新的AFP頭部設計中，增加了針對更小、更復雜部件的鋪層間隙角度，并持續升級其在線檢測（OLI）系統，將整體設備效率（OEE）提升至75-85%。該系統的鋪層速度可達7公斤/小時，比傳統的手工鋪層效率提高了5至6倍。

（來源：MTorres）

MTorres（Torres de Elorz，西班牙）成立于 1975 年，專注于為工業流程提供自動化解決方案。在過去的 25 年中，MTorres 已交付 89 個 ATL 系統，并在 16 年內交付了 70 個 AFP 系統。自 2011 年以來，該公司每?jī)赡晖瞥鲆豢钚碌?AFP 機頭，包括用于熱塑性復合材料（TPC-thermoplastic composites）的激光加熱 AFP 機頭、機頭上的線軸、24 絲束機頭、寬至 2 英寸的絲束，以及 2017 年推出的更加緊湊和高角度的機頭。

盡管如此，2017 年推出的機頭并未完全滿足預期。到 2022 年，公司推出了 eVTOL 機頭，具備八根絲束，角度至少為 40-45°，能夠在更大的間隙下制造更小、更復雜的零件。該機頭配備了伺服驅動的旋轉刀具，最小切割長度為 100 毫米，并集成了在線檢測（OLI），可用于龍門架或機器人。這些特點使得 eVTOL 機頭能夠在更加復雜的幾何形狀上高效運行。

MTorres 的 AFP 機頭主要用于生產關鍵的高規格零件，特別是尺寸較大且?guī)缀谓Y(jié)構相對簡單的零件，如空客 A350 的機翼和機身、波音 787 的機翼。對于 A350，每小時的鋪設量可達到 100 公斤。然而，eVTOL 機頭每小時的鋪設量雖僅為 5-8 公斤，但設備整體效率卻非常高，達到了 85%。

傳統的 AFP 設備由于需要手動檢查、停機、維護以及重新裝載預浸帶卷軸，通常只有一半的時間用于實際鋪設。MTorres 通過將線軸集成到機頭中，使得操作員可以在機器外并行重新加載，借助自動機頭更換裝置，將總設備效率（OEE）提高至 68%。到 2019 年，隨著在線檢測（OLI）的添加，總設備效率進一步提升至 75-85%，相當于新型高角度 AFP 機頭的鋪設速度達到了 7 公斤/小時，效率是手動鋪放的 5-6 倍。

這些效率指標對于波音、空客以及其他復合材料零件制造商而言尤為關鍵，不僅僅是為了加快鋪設速度。MTorres 已經實現了每分鐘 2400-4000 英寸的鋪設速度，但生產率的提升并非僅僅依賴于鋪設速度的加倍，而是通過增加總體運行時間內的實際鋪設部分而實現的。有了在線檢測（OLI），鋪設速度進一步提高了 1.5 倍。到目前為止，從先進空中機動（AAM）制造商處獲得的關于 eVTOL 機頭的反饋表明，這種新型機頭正好滿足了他們的需求。

MTorres 已為 AFP 系統引入了在線檢測（OLI）功能，且計劃將此技術擴展至 1、2 和 4 條膠帶的 ATL 系統，以提升高速生產的效果。OLI 系統的硬件配置經過標準化，包括位于滾筒后方的激光線投射裝置，該裝置將激光投射到復合材料鋪層上，隨后通過相機測量激光的高度，并利用帶有反射鏡的光學系統進行三角測量，從而計算膠帶的高度。關鍵技術在于內部開發的軟件，能夠精確呈現所需的所有數據。該方法類似于 2017 年的方法，但在技術上實現了顯著進步，如同在滾筒后方布置了大量輪廓儀，而非僅僅一個。

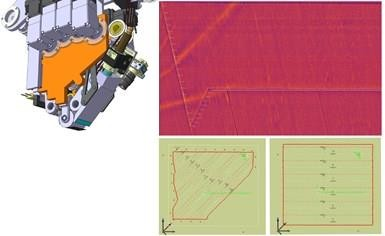

MTorres的新型eVTOL頭部與其在線檢查（OLI）系統兼容，該系統具備人機界面（HMI）功能，用戶可以通過這一界面輕松查看缺陷和鋪層位置（如圖所示）。這一集成設計顯著提升了操作的直觀性和效率。

此外，該系統能夠?qū)崟r(shí)監控并檢測鋪層中的缺陷和異物碎片（FOD）。每條膠帶的位置都會被測量，并與 CAD 數據進行比對，當鋪層超出公差范圍時，系統會即時警示操作員，并記錄數據以確保零件符合規格要求。操作員通過人機界面（HMI）能夠輕松查看閾值圖或跳躍圖，而無需費力尋找黑色鋪層中的每一層。此類圖表能夠展示層的位置、間隙、重疊、FOD和缺陷測量結果，以更為直觀的方式為操作人員提供詳細的鋪放信息。

此外，通過鋪層位置數據，可以獲得高度圖，顯示UD碳纖維膠帶的典型0.2毫米高度。系統在此高度范圍內進行了多次測量，在Z軸上實現了0.03毫米的測量精度，在Y軸上達到了0.07毫米，而在X軸或機器移動軸上則達到了0.4毫米的精度。憑借這些海量數據，進行大數據分析成為可能，目前已開始看到這一技術對市場產生的顯著積極影響。

Addcomposite（位于芬蘭埃斯波）于2018年推出了其即插即用的AFP-XS頭模塊，該模塊可無縫集成到任何現有機械臂中，并且在發展過程中取得了顯著的進展。除了傳統的熱固性預浸料和干纖維應用外，該系統還支持熱塑性膠帶、膠帶纏繞，以及集成過程控制、仿真、在線缺陷檢測和有限元分析（FEA）軟件的互操作性，所有這些都能夠在專門開發的Addpath軟件中運行。此外，該系統還提供了1束、2束和4束纖維的放置選項。2022年，Addcomposites展示了來自合作伙伴IND集團（位于加拿大舍布魯克）的AFP-XS頭戴式協作機器人，2023年，該公司推出了用于復雜零部件高速生產的4束AFP-X系統。Addcomposites的首席執行官普拉金·盧塔達（Pravin Luthada）透露，2023年公司共發出了12個AFP系統，并將其銷往中國、沙特阿拉伯、澳大利亞、新加坡，預計很快還會向印度市場交付。

Addcomposite的AFP-XS頭部現已升級為支持細絲系統，進一步提升了其應用范圍。AFP技術以其在精確放置預浸膠帶方面的卓越性能而聞名，能夠在任意位置進行切割和重新啟動，并具備高度精確的纖維方向控制能力，同時在加工過程中能夠施加熱量和壓力，從而制造出具有先進機械性能的復雜幾何結構。與此同時，細絲纏繞技術則擅長高速生產圓柱體和管道，該過程中絲束被拉伸至旋轉芯軸上，芯軸通過纏繞眼引導來確定纏繞模式，主動張力控制則確保了高機械性能的壓實效果。Addcomposites的新系統結合了AFP的戰略性纖維放置和纏繞的批量材料放置，為復合材料的制造提供了更高效的解決方案。

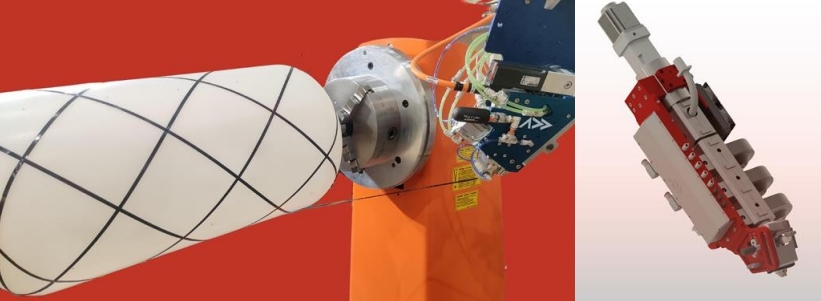

自動切換：AFP、細絲纏繞和3D打印。Addcomposites的自動切換功能能夠通過其AFP-XS頭（頂部）在AFP和細絲纏繞之間進行快速切換，同時還可以通過同一個機器人和軟件平臺，利用其新的SCF3D頭（底部）進行3D打印。這種集成設計使得多種制造工藝可以在單一系統中實現。

此外，Addcomposites還推出了用于連續纖維3D打印的SCF3D打印頭（結構連續纖維/細絲3D），其打印速度可達3-6公斤/小時。這一打印頭采用基于擠出的熔融顆粒制造（FGF）技術，還能夠打印含有短切纖維或無增強材料的聚合物（9公斤/小時）。該系統配備了定向加熱和壓實壓路機，使連續纖維的體積分?jǐn)?shù)達到40%。盧塔達表示，公司并非專注于航空航天結構件，而是旨在以可持續的方式擴大各行業的自動化復合材料生產。他指出，公司已經實現了噴頭之間的自動切換功能，因此現在用戶可以在同一平臺上切換用于AFP和細絲纏繞的AFP-XS噴頭，以及用于連續纖維3D打印的SCF3D噴頭。這個統一的平臺使得用戶可以3D打印儲罐內襯，細絲纏繞第一層，然后選擇性地用熱塑性膠帶進行加固，甚至可以在需要時切換到熱固性膠帶。

Carbon Axis（位于法國拉羅謝爾）由帕維爾·佩羅泰（Pavel Perrotey）和基埃米·阿維拉·莫里（Chiemi Avila Mori）于2018年創立，專注于生產用于制造尺寸小于1×0.5×0.5米零件的機器人工作站XCell。該公司還推出了更大尺寸的XCell-M，約為2.5×1.5米，并配備了升級版的XPlace2 AFP頭部。阿維拉·莫里指出，這些系統的模塊化設計使得標準緊湊型機器具備了多樣化的選項，能夠處理熱固性、熱塑性和干纖維帶。此外，該系統還能夠集成細絲纏繞頭部和軸，以及用于修剪預成型件的超聲波切割裝置。

XCell是一款緊湊型一體式設備，具有多種選項，只需通過一個統一的軟件界面操作，用戶便可輕松從熱固性塑料加工（使用紅外加熱器）切換到熱塑性塑料加工（使用熱風槍）。這種設計大大簡化了操作流程，提高了系統的靈活性和適用性。

集成刀具更換器使得不同工藝之間的切換更加高效。此外，系統還可以配置第二個AFP頭，以便放置多種材料。例如，一個頭部可以用于碳纖維，另一個則用于玻璃纖維，機器將自動在兩者之間切換，以完成編程的鋪放操作。Carbon Axis的機器設計已充分考慮到這些選項的支持，因此可以根據需求的變化隨時進行功能擴展。根據阿維拉·莫里的描述，標準的XCell機器使用帶有紅外加熱器的熱固性預浸料來進行加工。如果需要加工低熔點的熱塑性材料，如聚酰胺（PA）和聚丙烯（PP），只需將加熱源更換為熱空氣槍，溫度可高達300°C。此外，該機器還可以包含一個溫度可達120°C的加熱板，以便粘合第一層。但目前不加工PEEK或PEKK材料，因?yàn)榧す饧訜釙?huì)顯著增加成本和安全要求。公司希望保持操作的簡單性，使XCell作為一個整體系統進行運輸，用戶只需完成簡單安裝即可開始操作。

1998年，科氏復合材料公司（位于法國魁北克）為空客公司展示了其首臺自動纖維鋪設（AFP）機器。到2010年，科里奧利AFP公司為賽峰公司制造航空發動機短艙，并在2014年開始為空中客車公司生產結構復合材料零件。科氏集團（法國洛里昂）在全球范圍內已部署了超過100臺AFP系統，并于2018年收購了細絲纏繞公司MF Tech（法國阿根坦）。2022年，科里奧利復合材料公司推出了其C1.2機器，該設備相比于廣受歡迎的C1型號，具備更緊湊的機頭，適用于直徑為1米的凹形模具，并能夠應對45°斜坡的問題。C1.2的鋪放工作大于1.5米/秒，達到了更高的速度。

C1.2的筒子架可容納最多15公斤的材料筒子，較傳統系統增加了三倍的容量，還可使用重量高達800克/平方米的絲束預浸料，比典型的220/280克/平方米材料更厚，從而進一步提升生產率。該系統標配三個紅外線燈用于高速熱固性預浸料鋪層，而干纖維和熱塑性材料則僅需一個激光器。此外，系統還提高了壓實壓力，以減少原位固結過程中的孔隙率。

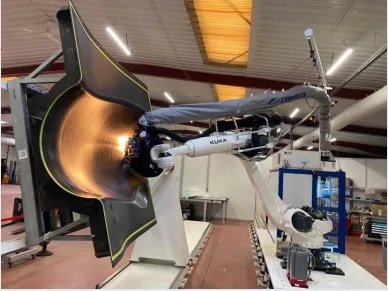

C1.2 AFP、CPico和MF Tech系統：C1.2緊湊型AFP系統能夠進行復雜的高級鋪放操作（頂圖），而CPico則將單束AFP頭與FFF（熔絲制造）和FGF（熔融顆粒制造）3D打印相結合（中間圖）。目前，MF Tech的業務已整合到科里奧利的運營中，為機器人纏繞和混合系統提供了新的應用可能性（底部圖）。

對于3D打印，CPico系統支持熔融絲制造（FFF）和熱塑性顆粒的熔融顆粒制造（FGF）擠出。該系統可兼容所有市售的長絲用于FFF打印頭，同時FGF打印頭可使用增強了短切纖維（含量可達35%）的顆粒。兩個打印頭均設計用于高溫聚合物的原位固結，例如聚芳基酮（PAEK）系列材料，其結晶度高且孔隙率小于1%，從而實現高級復合材料級的機械性能。

在機器人細絲纏繞方面，2023年，MF Tech的業務已并入科里奧利工廠。科里奧利復合材料公司首席商務官馬修·杜普瓦（Matthieu Dupuis）表示：“目前市場對細絲纏繞的需求非常大，主要應用于氫氣儲罐，也包括在管道和導管領域。我們現在在同一個地方集成了機器人AFP和細絲纏繞的所有專業技術，并結合了兩家公司的資源和支持團隊。如果客戶需要一臺同時具備AFP和細絲纏繞功能的機器，我們可以實現。我們的實驗室配備了所有相關設備，用于原型開發和演示。我們已經與新團隊合作，成功制造并交付了三臺新的機器人纏繞機。”

杜普瓦進一步指出：“公司正積極準備未來的發展，特別是在熱塑性復合材料領域，結合了纏繞、AFP、增材制造以及這些和其他工藝的混合技術。我們正在將這些模塊集成在一起，以滿足各種需求。公司正在尋求技術突破，靈活性和服務能力是關鍵。”

新的AFP供應商的加入正在擴大復合材料市場，從而創造了更多的發展機會。Addcomposites、Carbon Axis和MTorres等公司紛紛出新，結合了細絲纏繞和3D打印等多種功能，顯著提高了生產效率和材料利用率。MTorres的新型eVTOL頭部和升級的在線檢測系統（OLI）大幅提升了整體設備效率，而科里奧利復合材料公司通過C1.2系統和與MF Tech的整合，為機器人纏繞和混合系統提供了新的可能性。市場上的AFP供應商正在相互補充，從小型低成本設備到大規模生產解決方案，滿足了不同客戶的需求。雖然競爭激烈，但各公司共同推動了復合材料尤其是熱塑性復合材料的應用潛力，使得市場蓬勃發展。多樣化的技術選擇和模塊化設計不僅降低了生產成本，還賦予了制造商更大的靈活性和發展空間。

參考資料：Gardiner, G. (2024). The next evolution in AFP. CompositesWorld.
