本文主要討論了模壓工藝在復合材料制造中的應用。重點分析了不同模壓條件（如溫度、壓力、保壓時間）對材料流動和性能的影響。研究通過建立流動模型，提出了優化工藝參數的建議，旨在提高制品的質量和效率。同時指出，進一步的研究應集中在工藝參數的綜合優化和新材料技術的應用上。

模壓工藝由于其成本低、效率高等優點，目前廣泛用于復合材料制品的工業化生產，因此國內外許多學者對其進行了研究。模壓成型主要是片材在模具內充模流動的過程，因此，片材的充模特性和流變特性是模壓成型的主要研究?jī)?nèi)容。而其中預熱溫度、模壓壓力、保壓時間、模具溫度等模壓工藝參數對模壓料的流動都有著重要的影響。最早的相關研究建立了適合 SMC 的光滑擠壓流動模型，在此基礎上有學者通過研究建立了通用 Hele-Shaw 模型，這兩個模型都假設流動過程中坯料為均勻變形，從而導出關聯應力-應變的方程；并采用彩色加料對交替色層模壓料在固定工藝條件下進行模壓，通過試件表面及剖面來描述GMT 材料的流動行為特征，其認為模壓時材料的流動以拉伸流動（the extension flow）為主，兼有剪切流動（the shear flow）；另有學者對模壓工藝中溫度、壓力以及保壓時間對制品的影響做了定性分析，分析結果表明升高溫度及升高壓可以加速固化速度，但過高溫度會使預浸料充模不滿，制品物理和力學性能降低，保壓時間太短會造成固化不完全，制品物理和力學性能低，易出現變形；也有研究認為可以通過螺旋流動長度試驗來確定成型壓力，通過模腔內模塑料粘度來確定加壓時機，通過固化度測試及熱差分析確定模壓溫度，進而利用正交實驗方法確定模壓成型的最佳溫度、壓力、合模時機及保壓時間 ，某機構研究了成型壓力對 GMT 制品力學性能的影響，研究結果表明制品拉伸強度及彎曲強度隨壓力增大呈現先增大后減小的趨勢；隨后采用 DOE 方法針對不同的模具型面對模壓工藝中各參數進行研究，得到了各個參數的較優取值范圍，并且研究結果表明，不同的模具幾何型面較不同的模具溫度以及成型壓力對成型件的力學性能的影響更大；軍工領域機構為研制出滿足國產軍車擋泥板設計要求的 GMT 制品，制定出相應的模具設計方案并優化了模壓成型工藝參數（溫度、壓力等），并且對材料的流動性能、熱傳導性能進行了初步的探索。可以看出，針對復合材料模壓工藝的研究多數學者更多的是關注單一工藝參數對模壓件的影響，對多個工藝參數間的交互作用并未進行相關研究。由于多個因素間存在交互作用，所以將單一因素的最佳水平組合在一起往往不一定是最優工藝參數組合。為了獲取模壓工藝的最優參數組合，應通過多因素試驗設計的方法，綜合考慮各個因素及其之間的交互作用對評價指標的影響。玻纖增強聚丙烯復合材料因其強度高、密度小以及可回收等優勢，是目前熱 塑性復合材料市場中增長較快的品種之一，尤其是在汽車用塑料中。生產過程中，玻璃纖維與聚丙烯首先通過浸漬工藝制成預浸料，隨后通過相應的成型工藝制成不同的零部件。

綜上所述，雖然對單一模壓工藝參數的研究取得了一定成果，但對多個參數間交互作用的研究不足。由于多因素間存在交互作用，單一因素的最佳水平組合并不總是最優的。因此，為了獲得最優的模壓工藝參數組合，需要通過多因素試驗設計方法，綜合考慮各個因素及其間的交互作用對評價指標的影響。

復合材料成型工藝的關鍵是在使制品的形狀尺寸及表面質量滿足要求的前提下，讓增強材料與基體材料盡量良好的結合，并盡量減少其性能降級，在基體材料充分固化后，制品的孔隙率應盡量減少，浸漬率盡量提高，從而保證制品的力學性能。與熱固性樹脂基復合材料相比，熱塑性樹脂基復合材料的成型工藝更加多樣化，常見的有樹脂傳遞模塑成型、注塑成型、模壓成型等，每種成型工藝均有其各自的特點，根據材料的不同以及所生產的零件的差異選取合適的成型工藝至關重要。

注射成型

注射成型是熱塑性復合材料的主要生產方法，歷史悠久，應用最廣。其主要工藝流程是先將長玻纖粒料加熱至熔融狀態，鎖緊模具，通過注射機將熔融狀態下的粒料注入模具，冷卻定型，開模頂出制品。工藝流程簡圖如圖所示。雖然其成型周期短，產品精度高，一次可成型復雜及帶有嵌件的制品，可一模一件，也可一模多件，生產效率高，但是生產面積較大的零件時精度控制較低和對模具質量要求較高，并且由于纖維較長，熱塑性樹脂粘度較大，流動性差，導致充模不充分，并且在成型長纖粒料時，成型時的剪切作用會對纖維造成很大的損傷。

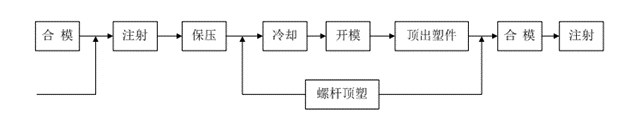

圖1 注塑成型工藝流程簡圖

樹脂傳遞模塑成型

樹脂傳遞模塑成型簡稱 RTM(Resin Transfer Molding)，它是由手糊成型改進而來的一種閉模成型技術，成型前，會在模具表面鋪置樹脂膠衣，以提高制品的表面質量，之后將增強織物或預浸料按制品形狀置于模具中，通過注射系統加壓將樹脂膠液注入模腔，最后固化、脫模，經過相應的后處理得到成型制品，工藝流程簡圖如圖所示。RTM 工藝的優點是成型周期短，制品表面質量高，尺寸控制精度好，大型件、小型件均可采用該種工藝成型，但也存在樹脂在纖維中分布不勻、樹脂對纖維浸漬不充分等缺陷，并且 RTM 模具的設計比較復雜，制造成本高。

圖2 RTM 工藝流程簡圖

模壓成型工藝流程

模壓工藝的整個流程可以分為四個部分：

(1) 坯料準備階段。模壓工藝所用坯料多為增強纖維與樹脂基體進行預混的預浸料。基體樹脂經過添加固化劑、促進劑及相應填料的處理后，纖維經過改性處理以絲、紗、布、氈等形式與樹脂基體進行部分混合即可制成預浸料。預浸料質量的好壞將直接影響到基體與纖維的浸漬，從而影響到最終模壓制品的性能， 后續工藝也將針對預浸料質量的好壞進行相應的調整。

(2) 成型準備階段。在進行成型之前會對預浸料以及模具進行預處理，對預浸料的預處理主要是進行預熱，對模具的預處理主要是型面的預熱。在一定溫度下對預浸料預熱后，由于基體樹脂的塑化，玻纖的延展，整個預浸料會有發泡現象出現，此時整個預浸料的流動性增強，有利于材料的成型。當經過預熱后的預浸料從預熱裝置向模具上進行轉移時，坯料的表面會因接觸空氣而造成表面溫度的迅速下降，因此對模具型面的預熱主要是為了補償坯料的表面溫度損失，提高最終制品的表面質量。

(3) 成型階段。成型階段是整個模壓工藝的核心部分，主要過程是預浸料在壓力作用下浸漬、流動并充滿模腔的過程，最后經保壓冷卻，脫模即可完成成型。成型中壓力大小，加壓時機以及加壓速度對基體和纖維的浸漬起到?jīng)Q定性的作用，之后的保壓冷卻也將對制品的表面質量及尺寸精度產生很大的影響，因此，該階段工藝技術最為復雜。

(4) 后處理階段。脫模后需對制品進行修邊以及沖孔的處理得到最終制品，有時還需對制品進行抽檢以檢查其是否滿足設計標準及成型標準。該過程通常不會對制品的性能造成太大影響。

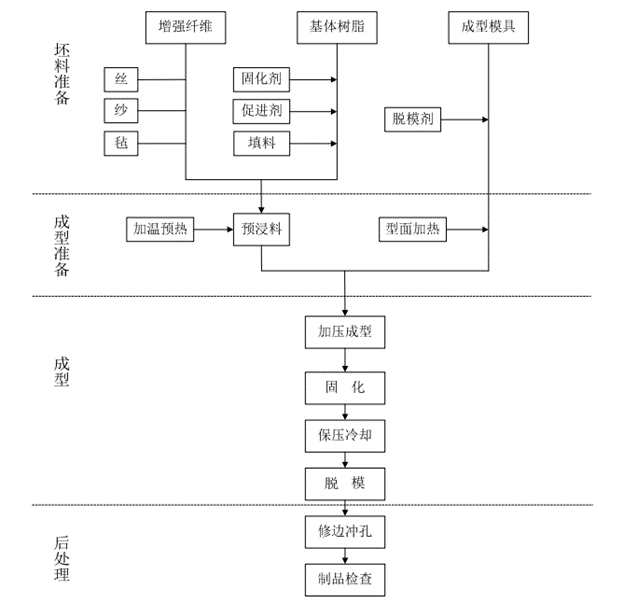

圖 3模壓成型工藝流程圖

預浸料的制備對最終模壓件質量有著至關重要的影響。由于熔融后熱塑性樹脂的粘度很高，一般都超過 500Pa·S，流動性較差使得增強玻璃纖維很難獲得良好的浸漬，因此熱塑性樹脂與長玻璃纖維浸漬程度的好壞直接決定了長玻璃纖維增強熱塑性復合材料性能的高低。常用的浸漬技術有溶液浸漬技術，熔融浸漬技術，粉末浸漬技術，纖維混編浸漬等。

溶液浸漬技術

溶液浸漬技術是使用恰當?shù)挠袡C(jī)溶劑將熱塑性樹脂粉末溶解，以降低樹脂基體的粘度，然后將玻璃纖維通過有機溶液，使纖維得到充分浸漬，最后加熱除去溶劑制得預浸料。這種浸漬技術工藝流程簡單、所用設備成本較低，但也存在以下不足：生產過程中有機溶劑在后序步驟中必須完全去除，否則會降低制品的耐溶劑性；溶劑會有很大幾率殘留在玻璃纖維表面小孔和空隙內，這會降低樹脂和纖維的界面黏結性；溶劑的蒸發和回收成本較高，且會帶來環境污染；去除溶劑的過程中，由于溶劑的揮發會造成物理分層；另外，一些熱塑性樹脂很難找到合適的有機溶劑。

熔融浸漬技術

熔融浸漬技術是將熱塑性樹脂通過多種途徑達到熔融狀態，降低樹脂的黏度，然后在浸潤裝置中對處于分散狀態的玻璃纖維進行浸漬，最后得到預浸料。由于熔融浸漬法技術不需要使用溶劑，生產過程中基本不產生揮發物質，因此與溶液浸漬技術相比減少了環境污染，節省了原料成本。但是，由于熱塑性樹脂的熔融溫度較高，為了使黏度符合浸潤要求通常還需要進一步提高溫度，而過高的溫度會導致樹脂的降解，并且還會導致玻璃纖維在浸潤過程中出現斷裂，從而會影響到復合材料的力學性能。

粉末浸漬技術

粉末工藝法(Powder Impregnation Technique)是將粉末狀樹脂以各種不同方式施加到玻璃纖維上，再通過加熱、熔融使得纖維與樹脂粉末浸漬，其原理模型如圖。根據基體樹脂和玻璃纖維結合狀態的差異，粉末預浸漬可分為濕法浸漬技術和干法浸漬技術。濕法浸漬技術是先將熱塑性樹脂粉體和一些表面活性劑以水為介質形成懸浮液，并注入浸漬室中，當連續玻纖通過浸漬室時，懸浮液將會均勻的滲入玻璃纖維之間，之后采用干燥裝置除去其中的水分，對樹脂進行加熱熔融，冷卻后切分即成長玻纖預浸料。該浸漬工藝流程簡單，設備成本較低，對絕大多數樹脂均適用，但在浸漬過程中若除水不徹底則會造成預浸料存在界面缺陷。干法粉末浸漬技術采用連續無捻粗紗通過帶電的基體樹脂的粉末流化床，此時流化床中樹脂粉末通過靜電作用吸附在玻璃纖維單絲的表面，然后通過加熱使玻璃纖維表面的樹脂熔結，完成樹脂對玻璃纖維的浸潤。這種工藝的特點是加工速度快、成本低、聚合物幾乎不降解、玻璃纖維的損傷程度小。但干法粉末浸漬技術也存在不足之處，由于只有在后續的成型過程樹脂對玻璃纖維的浸潤才能實現，導致了成型之前樹脂粉末容易散失，從而使得預浸料中的玻纖含量不易控制，而且成型過程中完成纖維浸潤所需的時間、溫度和壓力直接受粉末粒徑的大小及其分布的影響，因此對成型工藝也有一定的要求。

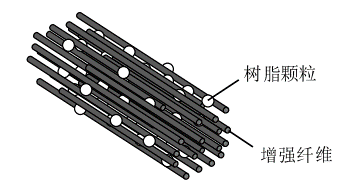

圖4 粉末浸漬模型

纖維混編浸漬技術

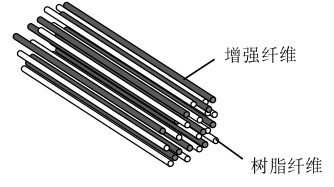

纖維混編法(Fiber Commingled/cowoven Technique)即先將熱塑性樹脂加工成纖維，再將該纖維與增強纖維進行混編，可預先編成二維或三維的幾何形狀的織物或氈，在之后進行預浸料生產或直接成型的工序時，玻璃纖維與基體樹脂即可進行浸漬。通過樹脂纖維和增強纖維的混編，可以使得兩者達到理論上的單絲分散水平，其原理模型如圖。
