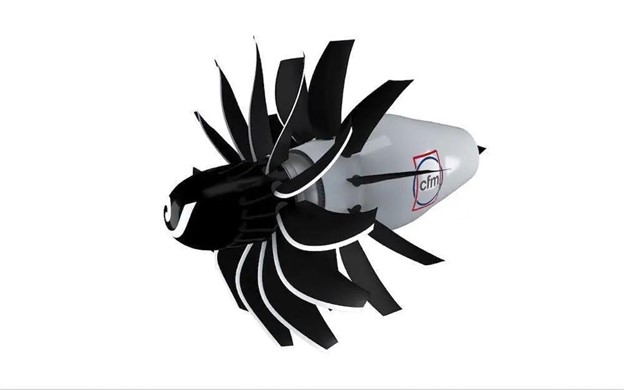

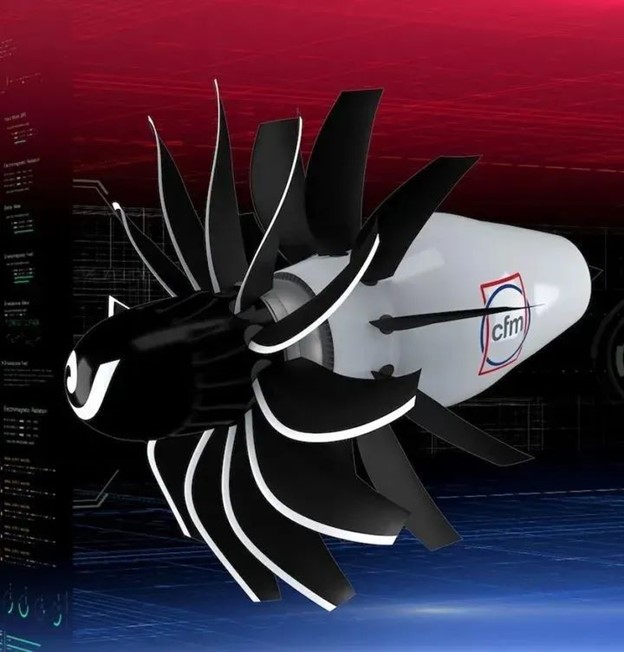

新一代開放式風扇發動機RISE：風扇直徑3.3米，葉片采用碳纖維復合材料，減排20%，減重1噸

更新時間：2023-07-12 09:15:29 編輯：瀏覽：1977

在今年的巴黎航展上，CFM國際展示了正在開發的開放式風扇發動機RISE項目（可持續發動機革命性驗證項目），而波音和空客都在幫助測試這種全新的發動機設計，新的發動機有望成為本世紀30年代中后期所有新飛機的主要?jiǎng)恿?lái)源。新的發動機設計旨在將噴氣發動機的CO排放量減少至少20%。

帶有巨型開放式風扇的新型發動機將改變飛機的外觀，并大幅減少下一代新型噴氣式飛機的碳排放。本月波音公司首席執行官戴夫卡爾霍恩表示：你不能否認它帶來的排放和效率提升。空中客車首席技術官薩賓·克勞克表示：空客計劃在2025年左右，在A380超大型噴氣式客機上試飛CFM概念的開放式風扇發動機。

波音預計將在一架薩博（Saab）340渦輪螺旋槳飛機上試飛CFM設計的另一個突破：節省燃料的混合動力。

RISE，是CFM在2021年揭曉的下一代渦扇發動機項目。RISE旨在于將燃油消耗和碳排放相比目前最先進的渦扇發動機再降低20%，這將是實現2050年零二氧化碳目標的重要一步。

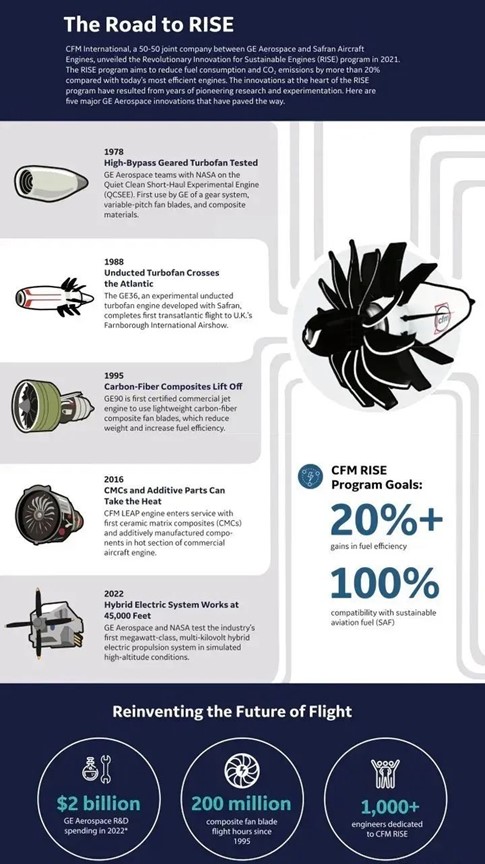

RISE的核心創新點包括開式風扇結構，碳纖維復合材料風扇葉片，CMC等等，這些技術是在此之前實際已經得到了應用或者深度測試，為RISE項目的發展鋪平了道路。下面將介紹其中部分技術及其發展應用。

1，可變距風扇葉片

目前全球渦扇發動機中僅有羅羅的ultrafan真正應用了此項技術，而RISE也將采用該技術。實際上，在1978年GE就和NASA發展了一個此技術的驗證發動機——QCSEE，當時QCSEE將涵道比提升到了空前的11：1，達到了極為優秀的燃油效率，并且采用了近些年才成熟的齒輪傳動技術，關于這種發動機，谷歌即可得到NASA的完整報告。

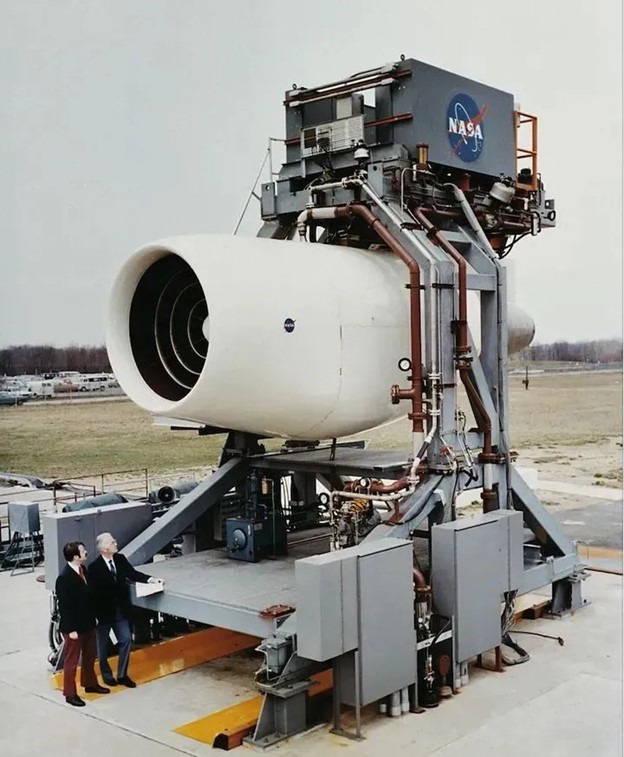

新一代開放式風扇發動機RISE：風扇直徑3.3米，葉片采用碳纖維復合材料，減排20%，減重1噸 — QCSEE發動機

2，開式風扇

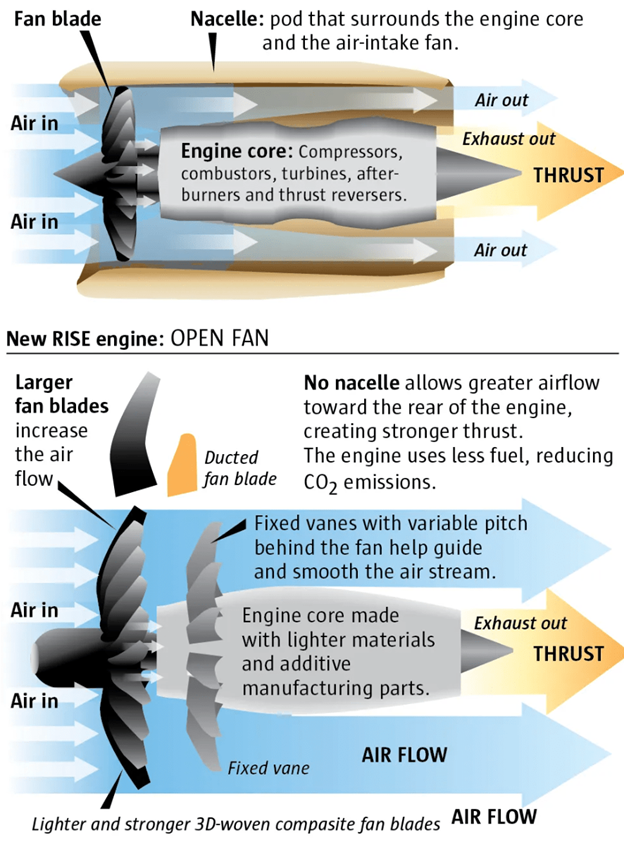

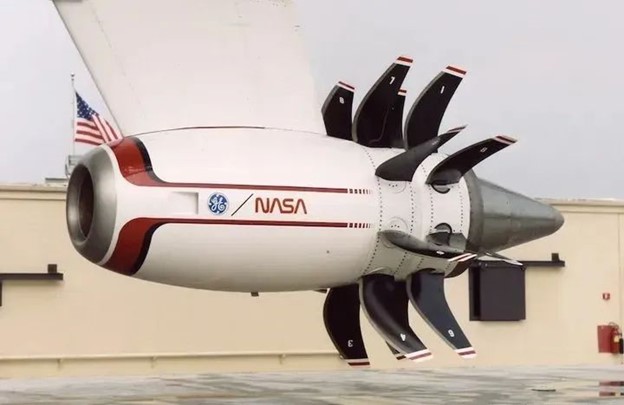

開式風扇結構最早在80年代由GE和Safran聯合發展，采用開式風扇的GE36第一次于1988年亮相，GE36有兩組完全暴露且反向旋轉的葉片。順便說下，GE36這臺發動機很有意思值得單獨研究。

3，碳纖維復合材料葉片

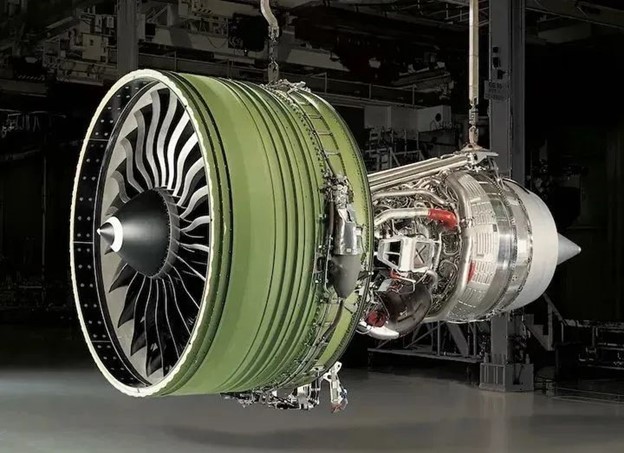

該技術已經廣泛用于GE的發動機上，如GE90，GEnx，GE9X，最初于1995年應用在GE90上，該項技術大大降低了葉片重量并提高了燃油效率，截至目前，使用該技術的發動機總飛行時長達到了兩億小時。

4，CMC

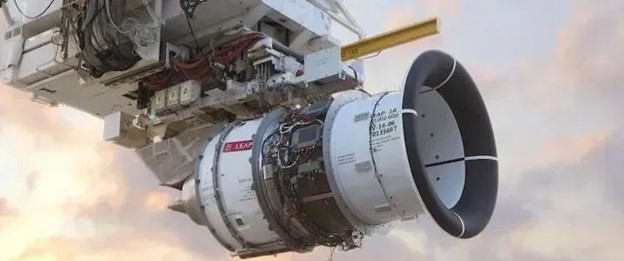

CMC材料是陶瓷基復合材料的簡寫，這種材料已經運用在LEAP系列和GE9X上，XA100也采用了這種材料。CMC重量只有鐵的三分之一，卻可以經受住2400華氏度的高溫，使用CMC和3D打印組件的LEAP系列發動機燃油效率相比于先前型號提高了15%。基于CMC材料，在2021年NASA與GE合作為RISE開發新的核心機，包括壓氣機，燃燒室，高壓渦輪。

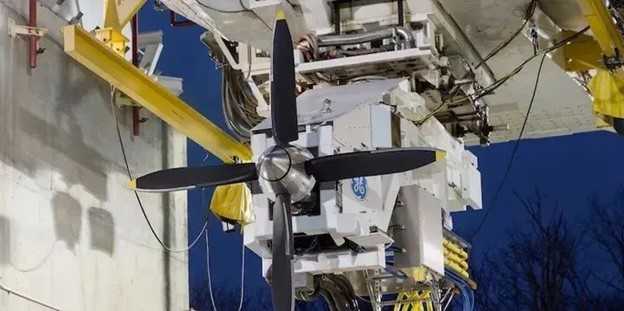

5，混合電力驅動系統

去年GE和NASA模擬了在45000英尺的高度下，兆瓦數千伏級混合電力驅動系統，該系統屬于NASA價值2.6億美元的EPFD項目的一部分，目標在2020s中期進行地面和飛行測試，RISE將整合該系統實現更高的效率和更低的排放。
